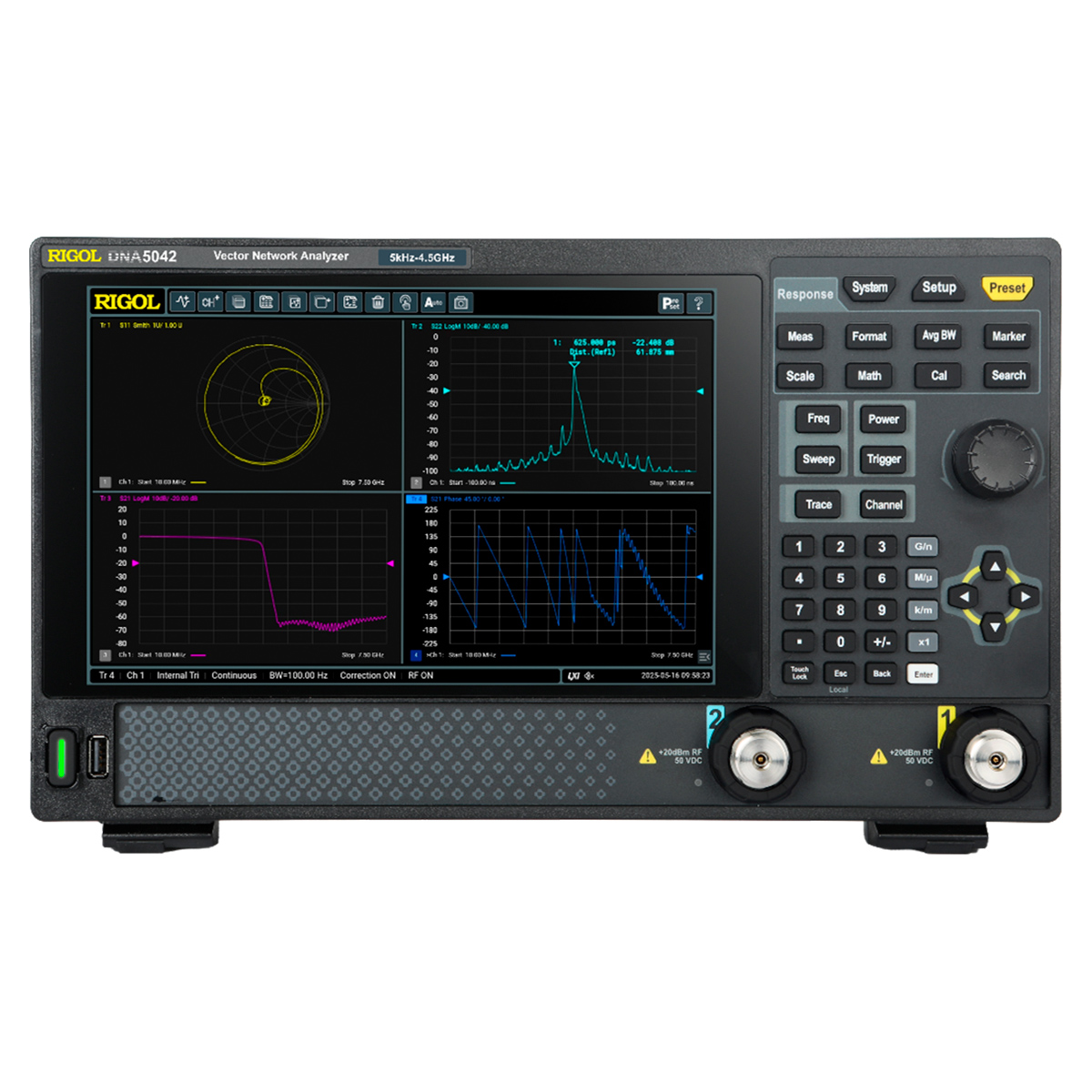

Анализатор цепей векторный RIGOL DNA5042

Анализатор цепей векторный RIGOL DNA5042 - векторный анализатор цепей RIGOL DNA5042 разработан для высокоточного анализа СВЧ-устройств в диапазоне частот от 5 кГц до 4,5 ГГц, предлагая инженерам оптимальное сочетание современных измерительных технологий, компактного исполнения и доступной стоимости.

• Благодаря уникальной элементной базе, он обеспечивает лабораторную точность измерений, что делает его незаменимым инструментом для работы с радиочастотными компонентами в самых разных отраслях.

Назначение и метрологический потенциал

Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров).

Он идеально подходит для исследования характеристик широкого спектра многополюсников: от фильтров и кабелей до усилителей мощности и антенно-фидерных устройств.

Широкий функционал анализатора востребован в научных исследованиях, разработке новой продукции, образовательной деятельности профильных ВУЗов, а также на этапах серийного производства, ремонта и сервисного обслуживания радиоэлектронной аппаратуры.

Ключевые технические особенности

• Динамический диапазон 127 дБ и крайне низкий уровень шума измерительной трассы (0,005 дБ СКЗ) обеспечивают стабильные и достоверные результаты даже при измерении устройств с высоким затуханием.
• Разрешение по частоте 1 Гц позволяет проводить прецизионный анализ узкополосных характеристик с высокой степенью детализации.
• 10,1-дюймовый сенсорный HD-дисплей с поддержкой управления жестами обеспечивает интуитивно понятную навигацию и наглядное отображение сложных графиков.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет возможность гибко балансировать между скоростью сканирования и чувствительностью приемника.
• Компактный корпус и малый вес (5,3 кг) в сочетании с удобной ручкой делают анализатор мобильным инструментом, легким в перемещении между рабочими постами.
• Интерфейсы LAN и USB с полной поддержкой стандартных команд SCPI гарантируют легкую интеграцию прибора в автоматизированные тестовые системы (ATE).

Аналитика и метрологическая надежность

Программная среда RIGOL DNA5042 включает мощный набор аналитических инструментов, таких как измерение КСВ, построение диаграмм Смита и анализ во временной области (TDR) для обнаружения дефектов в кабельных трактах.

• Функция допускового контроля по принципу "годен/не годен" позволяет эффективно использовать анализатор на производственных линиях для оперативного контроля качества.
• Процесс подготовки к работе максимально упрощен за счет встроенного мастера калибровки, а совместимость с электронными модулями ECal позволяет в несколько раз сократить время настройки, исключая риск человеческой ошибки.

Системная гибкость и удаленный доступ

Архитектура системы RIGOL DNA5042 позволяет легко изменять измерительную конфигурацию, добавляя или удаляя переходы и кабели с сохранением точности благодаря программным методам компенсации их влияния.

• Обширная экосистема фирменных аксессуаров позволяет приступить к работе сразу после распаковки устройства.

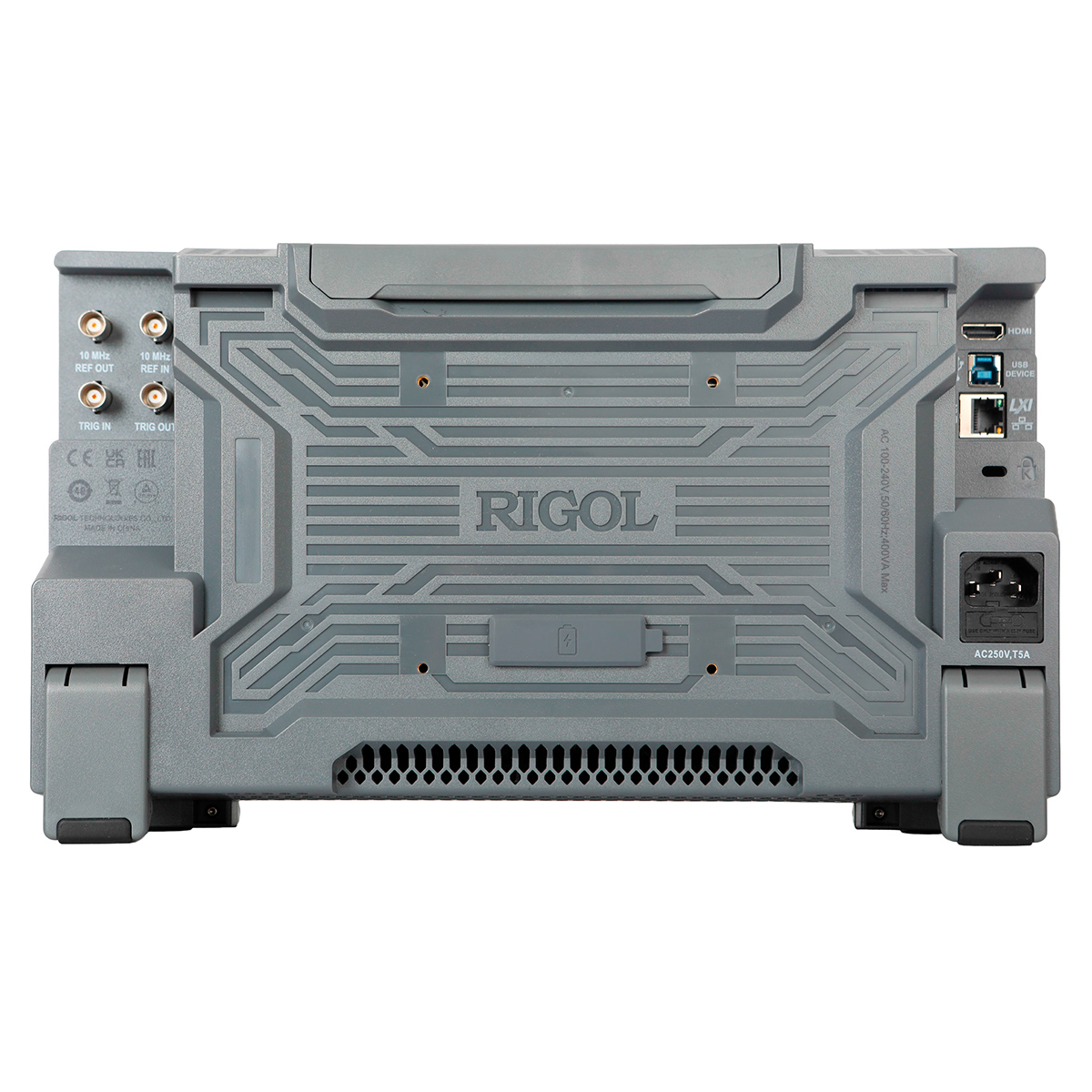

• Для дистанционного управления предусмотрен Web-интерфейс, а наличие HDMI-выхода позволяет транслировать изображение на внешний монитор, что удобно для коллективного обсуждения результатов или в учебных целях.
• Совместимость набора команд SCPI обеспечивает бесшовную интеграцию прибора в существующие испытательные сценарии без необходимости переписывания программного кода.

Технические характеристики
