Анализатор цепей векторный RIGOL DNA6082

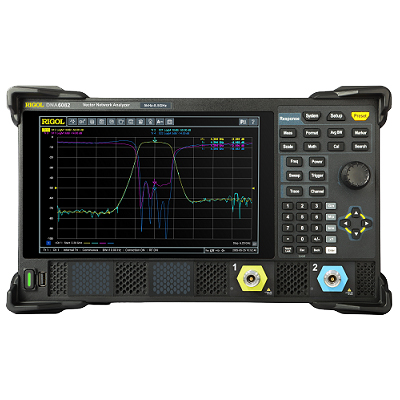

Анализатор цепей векторный RIGOL DNA6082 - Двухпортовый векторный анализатор цепей RIGOL DNA6082 — это современный измерительный инструмент новой серии DNA6000, разработанный для высокоточного анализа СВЧ-устройств.

• Благодаря интеграции передовой элементной базы и инновационных инженерных решений, прибор обеспечивает исключительные технические характеристики при сохранении оптимального соотношения цены и качества.
• Эргономичный дизайн и интуитивно понятный интерфейс делают эту модель эффективным решением как для исследовательских лабораторий, так и для производственных линий.

Назначение и метрологические возможности

Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников в диапазоне от 5 кГц до 8,5 ГГц.

Он позволяет детально исследовать характеристики пассивных компонентов, таких как фильтры, кабели и антенно-фидерные устройства, а также активных элементов, включая усилители мощности.

Высокая точность визуализации и возможность записи результатов во внутреннюю или внешнюю память делают его незаменимым при выполнении НИОКР, в образовательной деятельности, а также на этапах выходного контроля и сервисного обслуживания.

Ключевые технические особенности

• Два измерительных порта с разъемами N-типа (гнездо) обеспечивают надежное соединение и стабильную повторяемость результатов.
• Динамический диапазон 127 дБ в сочетании с низким уровнем шума трассы (0,003 дБ СКЗ) гарантирует достоверность измерений даже при глубоком затухании сигнала.
• Разрешение по частоте 1 Гц позволяет проводить прецизионный анализ характеристик узкополосных устройств.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет пользователю гибкость в выборе между скоростью сканирования и чувствительностью.
• 10,1-дюймовый сенсорный HD-дисплей поддерживает управление жестами и обеспечивает комфортную работу с графиками и диаграммами.
• Интерфейсы LAN и USB с полной поддержкой стандартных команд SCPI позволяют легко интегрировать прибор в автоматизированные тестовые комплексы (ATE).

Аналитический функционал и автоматизация

RIGOL DNA6082 обладает мощным набором встроенных инструментов для всестороннего анализа СВЧ-цепей.

• Пользователю доступны функции измерения КСВН, импеданса, работа с диаграммами Смита и анализ во временной области (TDR) для обнаружения неоднородностей в тракте.
• На производстве будет особенно полезна функция допускового контроля по принципу "годен/не годен".
• Процесс калибровки максимально упрощен благодаря пошаговому мастеру настройки и полной совместимости с электронными модулями ECal, которые значительно сокращают время подготовки к испытаниям и исключают человеческий фактор.

Гибкость конфигурации и удаленный доступ

Архитектура RIGOL DNA6082 позволяет гибко конфигурировать измерительную систему, легко добавляя или удаляя переходы и кабели с сохранением точности за счет программной компенсации.

• Обширная экосистема аксессуаров избавляет от необходимости дополнительных закупок и позволяет приступить к работе сразу после распаковки.

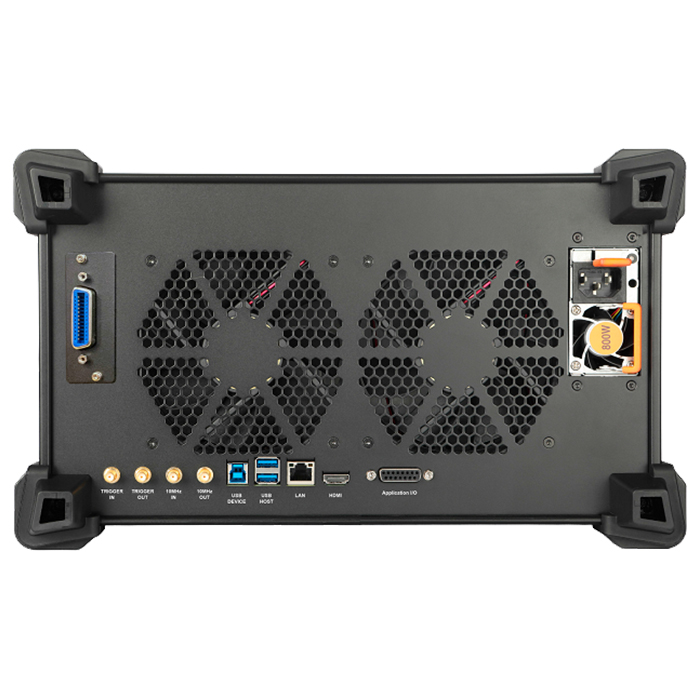

• Наличие Web-интерфейса и HDMI-выхода для подключения внешнего монитора расширяет возможности коллективной работы и дистанционного управления.
• Совместимость наборов команд SCPI обеспечивает бесшовную интеграцию анализатора в существующие измерительные сценарии, заменяя устаревшие модели без необходимости переписывания софта.
