Анализатор цепей векторный RIGOL DNA6142

Анализатор цепей векторный RIGOL DNA6142 разработан для высокоточного анализа СВЧ-устройств. Благодаря интеграции передовой элементной базы и современных программных алгоритмов прибор обеспечивает лабораторную достоверность результатов при сохранении эргономичности и удобства эксплуатации.

Модель ориентирована на широкий спектр задач — от фундаментальных научных исследований и разработки сложных систем связи до выходного контроля на производстве и сервисного обслуживания.

Назначение и функциональные возможности

Векторный анализатор цепей предназначен для измерения полных комплексных коэффициентов передачи и отражения (S-параметров) многополюсников.

Инструментарий позволяет детально исследовать характеристики фильтров, антенно-фидерных устройств и активных компонентов, таких как усилители мощности. Все полученные данные визуализируются на контрастном дисплее в режиме реального времени и могут быть сохранены во внутреннюю или внешнюю память для последующего документирования и анализа.

Ключевые технические характеристики

• Диапазон рабочих частот от 5 кГц до 14 ГГц с шагом перестройки 1 Гц для прецизионного анализа узкополосных цепей.
• Два измерительных порта с разъемами N-типа (гнездо), обеспечивающих надежную стыковку и высокую повторяемость измерений.
• Динамический диапазон до 127 дБ и уровень шума трассы 0,003 дБ (СКЗ) для работы с компонентами, требующими высокой чувствительности приемника.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц, позволяющая инженеру сбалансировать скорость сканирования и точность измерений.
• Сенсорный 10,1-дюймовый HD-дисплей с поддержкой управления жестами и возможностью вывода изображения на внешний монитор через HDMI.

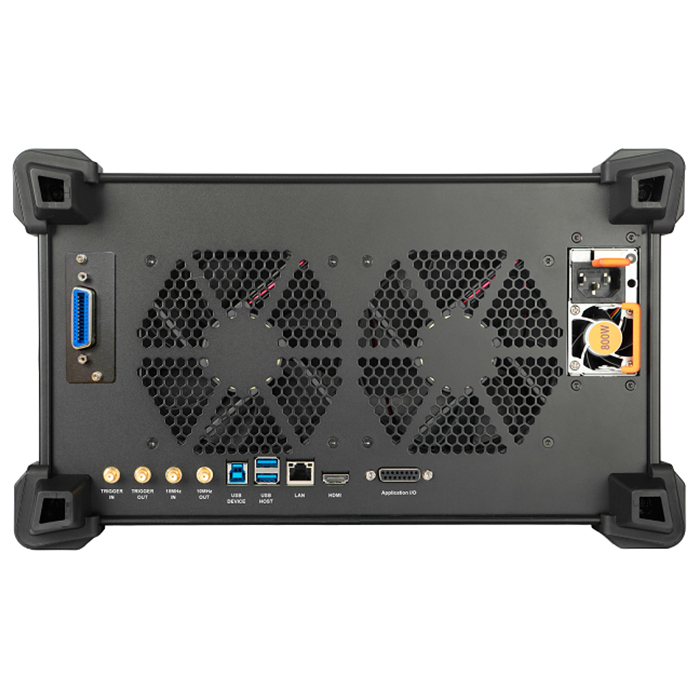

• Интерфейсы LAN и USB в сочетании с поддержкой стандартных команд SCPI для интеграции в автоматизированные тестовые системы (ATE).

Аналитика и метрологическая надежность

Программная среда RIGOL DNA6142 включает богатый набор аналитических инструментов, таких как диаграмма Смита, измерение КСВН, импеданса и анализ во временной области (TDR) для обнаружения неоднородностей в тракте.

Функция допускового контроля «годен/не годен» делает прибор эффективным решением для производственных линий. Процесс подготовки к работе максимально автоматизирован: встроенный мастер калибровки пошагово ведет пользователя через процедуру настройки. Совместимость с электронными калибровочными модулями ECal значительно сокращает время подготовки к испытаниям и исключает риск человеческой ошибки.

Системная гибкость и аксессуары

Архитектура RIGOL DNA6142 позволяет легко конфигурировать измерительную систему, добавляя или удаляя адаптеры и кабели с сохранением точности за счет программной компенсации.

Обширная экосистема фирменных аксессуаров RIGOL, включающая наборы мер SOLT, прецизионные кабели и переходы, позволяет приступить к работе сразу после распаковки. Поддержка стандартного набора команд SCPI обеспечивает бесшовную замену устаревшего парка в существующих испытательных стендах без необходимости переписывания скриптов автоматизации.

Эргономика и удаленный доступ

Несмотря на высокие метрологические характеристики, прибор выполнен в компактном корпусе с удобной ручкой для переноски. Управление вариативно: пользователь может работать через сенсорный экран, использовать физические кнопки или подключить внешнюю клавиатуру и мышь.

Наличие Web-интерфейса позволяет осуществлять удаленный мониторинг и управление измерительными процессами через локальную сеть, обеспечивая гибкость работы современной лаборатории.
