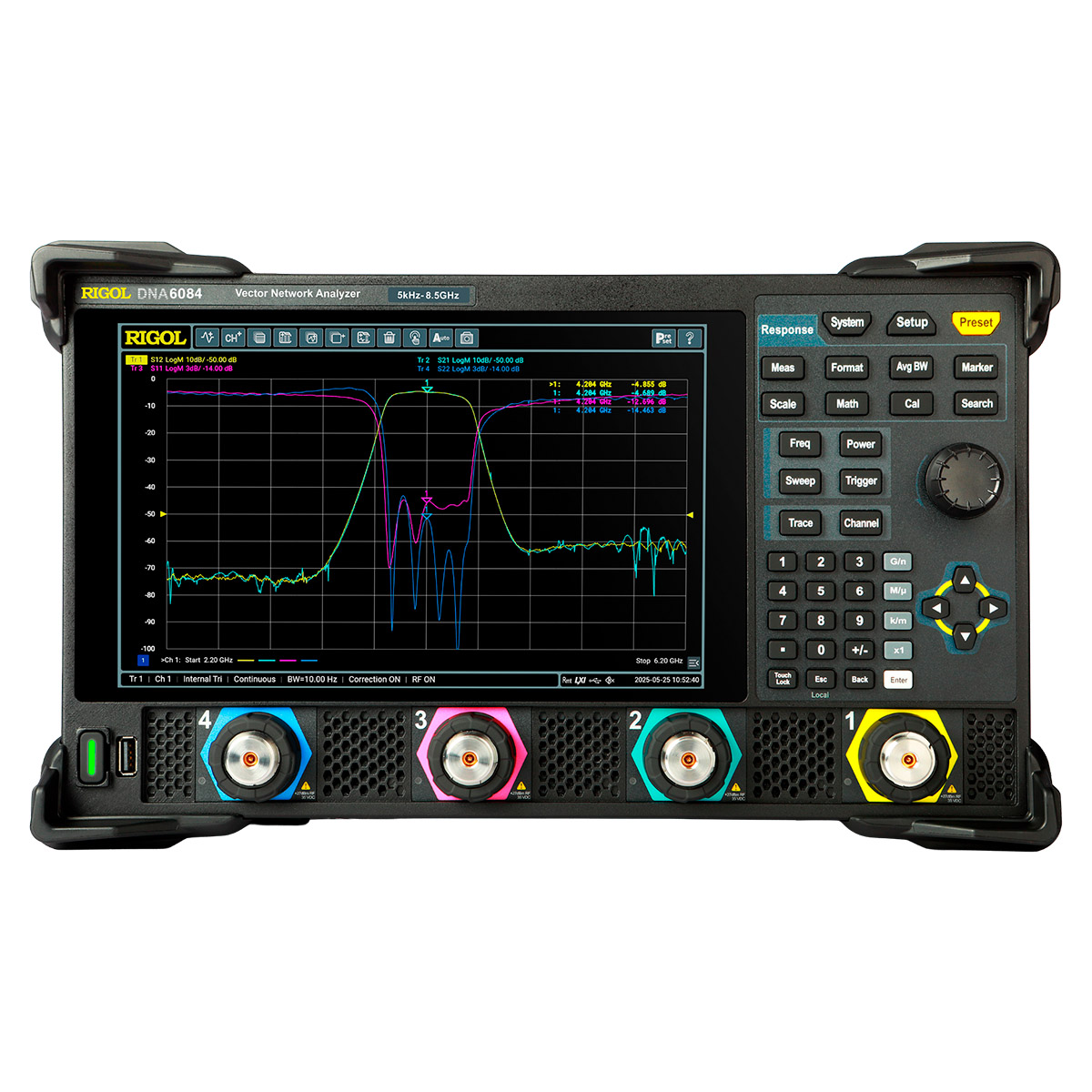

Анализатор цепей векторный RIGOL DNA6084

Анализатор цепей векторный RIGOL DNA6084 - четырехпортовый векторный анализатор цепей RIGOL DNA6084 представляет собой сбалансированное решение в новой серии DNA6000, разработанное для высокоточного анализа СВЧ-устройств в диапазоне до 8,5 ГГц.

• Благодаря современной элементной базе и инновационным схемотехническим решениям, прибор обеспечивает стабильность и достоверность результатов, необходимые как для лабораторных исследований, так и для интенсивной эксплуатации на производстве.
• Наличие четырех тестовых портов позволяет проводить комплексный анализ сложных многополюсников, включая дифференциальные цепи и многоканальные фильтры, значительно сокращая время проведения испытаний.

Назначение и функциональные возможности

Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров) широкого спектра устройств. Он эффективно справляется с тестированием пассивных компонентов, таких как антенно-фидерные устройства и кабели, а также активных элементов, включая усилители мощности.

Прибор поддерживает запись результатов во внутреннюю или внешнюю память и обеспечивает их наглядное отображение, что делает его незаменимым инструментом в НИОКР, образовательной деятельности и при сервисном обслуживании высокочастотной техники.

Ключевые технические характеристики

• Диапазон частот от 5 кГц до 8,5 ГГц с разрешением 1 Гц для прецизионного анализа характеристик в широкой полосе.
• Четыре измерительных порта с разъемами N-типа (розетка), отличающихся высокой механической надежностью и долговечностью.
• Динамический диапазон 127 дБ и уровень шума измерительной трассы 0,003 дБ (СКЗ) для обеспечения точности при работе с малыми уровнями сигналов.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц, позволяющая гибко настраивать соотношение между скоростью замера и чистотой сигнала.
• Сенсорный 10,1-дюймовый HD-дисплей с поддержкой современных жестов и возможностью дублирования изображения на внешний монитор через HDMI.

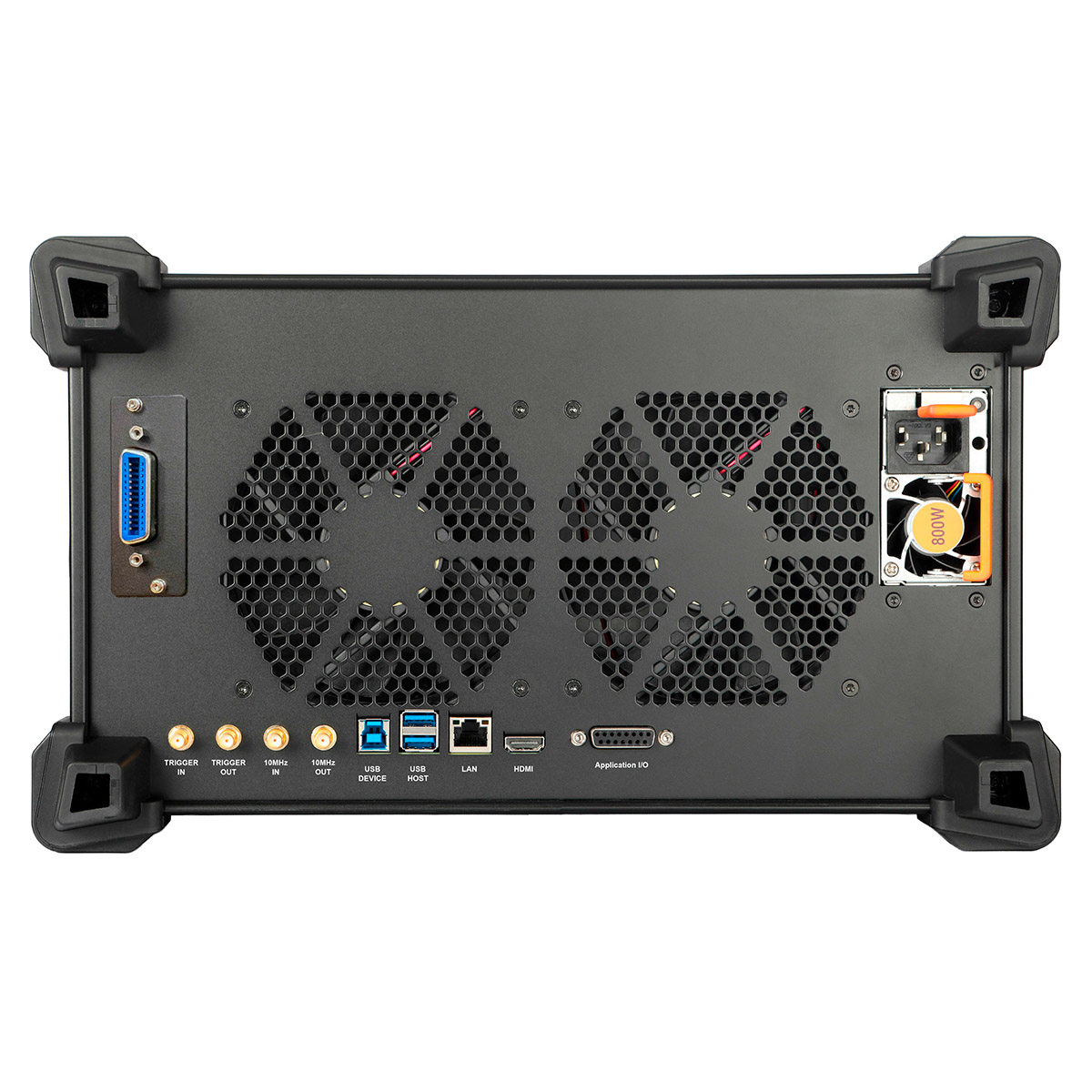

• Интерфейсы LAN и USB с полной поддержкой стандартных команд SCPI для интеграции в автоматизированные испытательные стенды.

Аналитика и метрологическая надежность

• Программная среда RIGOL DNA6084 включает мощный аналитический инструментарий: от измерения КСВ и построения диаграмм Смита до сложного анализа во временной области (TDR/TDA).
• Функция допускового контроля "годен/не годен" позволяет эффективно использовать это решение на производственных линиях для оперативной проверки качества.
• Процесс подготовки к измерениям упрощен благодаря встроенному мастеру калибровки.
• Прибор полностью совместим с электронными калибровочными модулями ECal, которые минимизируют влияние человеческого фактора и гарантируют высокую повторяемость результатов испытаний.

Гибкость конфигурации и системная интеграция

• Архитектура системы позволяет легко изменять конфигурацию, добавляя или удаляя переходы и кабели с сохранением точности за счет программной компенсации их влияния.
• Обширная экосистема аксессуаров, предлагаемая производителем, позволяет укомплектовать рабочее место всем необходимым для мгновенного начала измерений.
• Благодаря поддержке стандартных протоколов и Web-интерфейса, RIGOL DNA6084 легко встраивается в существующую ИТ-инфраструктуру предприятия, обеспечивая возможность удаленного управления и мониторинга процессов.

Эргономика и управление

Компактный корпус с удобной ручкой для переноски и небольшой вес делают анализатор мобильным и удобным при работе на различных участках.

Система управления предлагает пользователю три варианта на выбор: интерактивный сенсорный экран, классическую кнопочную панель или подключение внешней клавиатуры и мыши. Это гарантирует комфортную работу в любых условиях — от чистых лабораторий до ремонтных мастерских.

Технические характеристики
