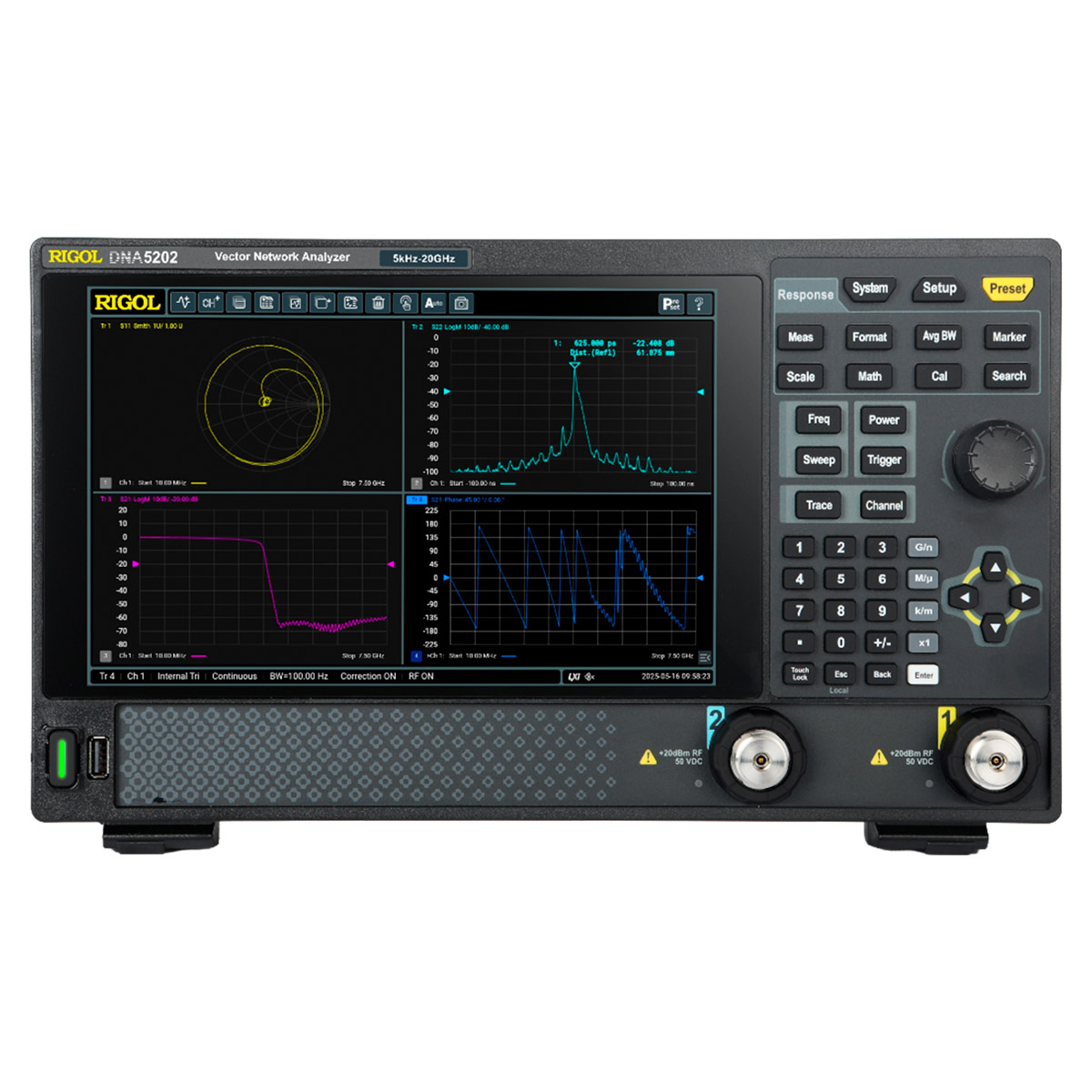

Анализатор цепей векторный RIGOL DNA5202

Анализатор цепей векторный RIGOL DNA5202 - двухпортовый векторный анализатор цепей RIGOL DNA5202 — одна из ключевых моделей в современной серии DNA5000, разработанная для обеспечения бескомпромиссной точности измерений в компактном исполнении.

• Благодаря применению передовой элементной базы и инновационных инженерных решений, устройство демонстрирует высокие метрологические характеристики, сопоставимые со стационарными лабораторными установками, при этом сохраняя мобильность и исключительную эргономику.

Назначение и метрологический потенциал

Прибор предназначен для высокоточного определения комплексных коэффициентов передачи и отражения (S-параметров) СВЧ-устройств.

Векторный анализатор цепей позволяет исследовать характеристики многополюсников, таких как полосовые фильтры, усилители мощности и антенно-фидерные системы.

Благодаря широкому частотному диапазону от 5 кГц до 20 ГГц, он находит применение в фундаментальной науке, образовании, при разработке и серийном выпуске высокотехнологичной продукции, а также в задачах сервисного обслуживания и ремонта сложной электроники.

Ключевые технические особенности

• Динамический диапазон 127 дБ и крайне низкий уровень шума измерительной трассы (0,005 дБ СКЗ) обеспечивают стабильные результаты даже при тестировании устройств с высоким затуханием.
• Разрешение по частоте 1 Гц позволяет проводить прецизионный анализ узкополосных компонентов и детально оценивать крутизну скатов АЧХ.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц дает возможность инженеру гибко управлять скоростью измерения и уровнем фильтрации помех.
• 10,1-дюймовый сенсорный HD-дисплей с поддержкой управления жестами обеспечивает комфортную работу и наглядность отображения сложных графиков.
• Малый вес (5,3 кг) и компактный форм-фактор в сочетании с удобной ручкой позволяют легко перемещать прибор между лабораторией и производственным участком.

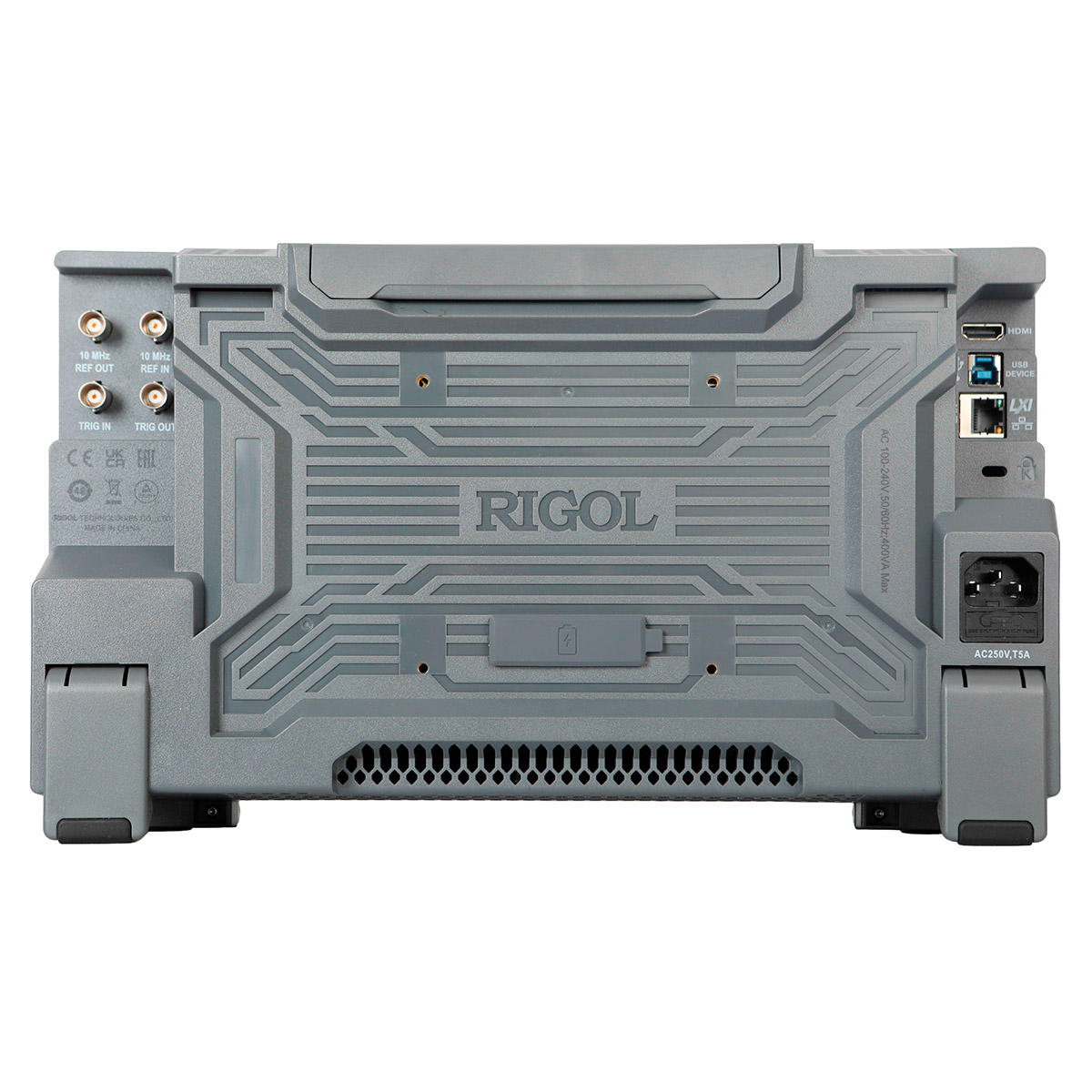

• Интерфейсы LAN и USB с поддержкой команд SCPI гарантируют легкую интеграцию анализатора в автоматизированные испытательные стенды (ATE).

Аналитический функционал и автоматизация

RIGOL DNA5202 оснащен мощным программным ядром, включающим встроенные инструменты для измерения КСВ, построения диаграмм Смита и проведения анализа во временной области (TDR) для обнаружения дефектов и неоднородностей в трактах.

• Для ускорения выходного контроля на производстве предусмотрен режим испытаний "годен/не годен" (Limit Lines).
• Процесс подготовки к работе максимально упрощен за счет мастера управляемой калибровки, а совместимость с электронными модулями ECal позволяет сократить время настройки в несколько раз, полностью исключая риск ошибки оператора.

Конфигурируемость и удаленный доступ

Система отличается гибкостью в настройке: программные методы компенсации позволяют учитывать влияние внешних адаптеров и кабелей, обеспечивая измерение "истинных" характеристик тестируемого устройства.

• Благодаря обширной экосистеме аксессуаров, включающей прецизионные кабели и наборы мер, прибор готов к эксплуатации сразу после приобретения.
• Для удаленного мониторинга и управления предусмотрен Web-интерфейс, а наличие HDMI-выхода позволяет дублировать измерительную информацию на внешний монитор, что незаменимо при коллективном обсуждении результатов или в учебном процессе.

Технические характеристики
