Анализатор цепей векторный RIGOL DNA5082

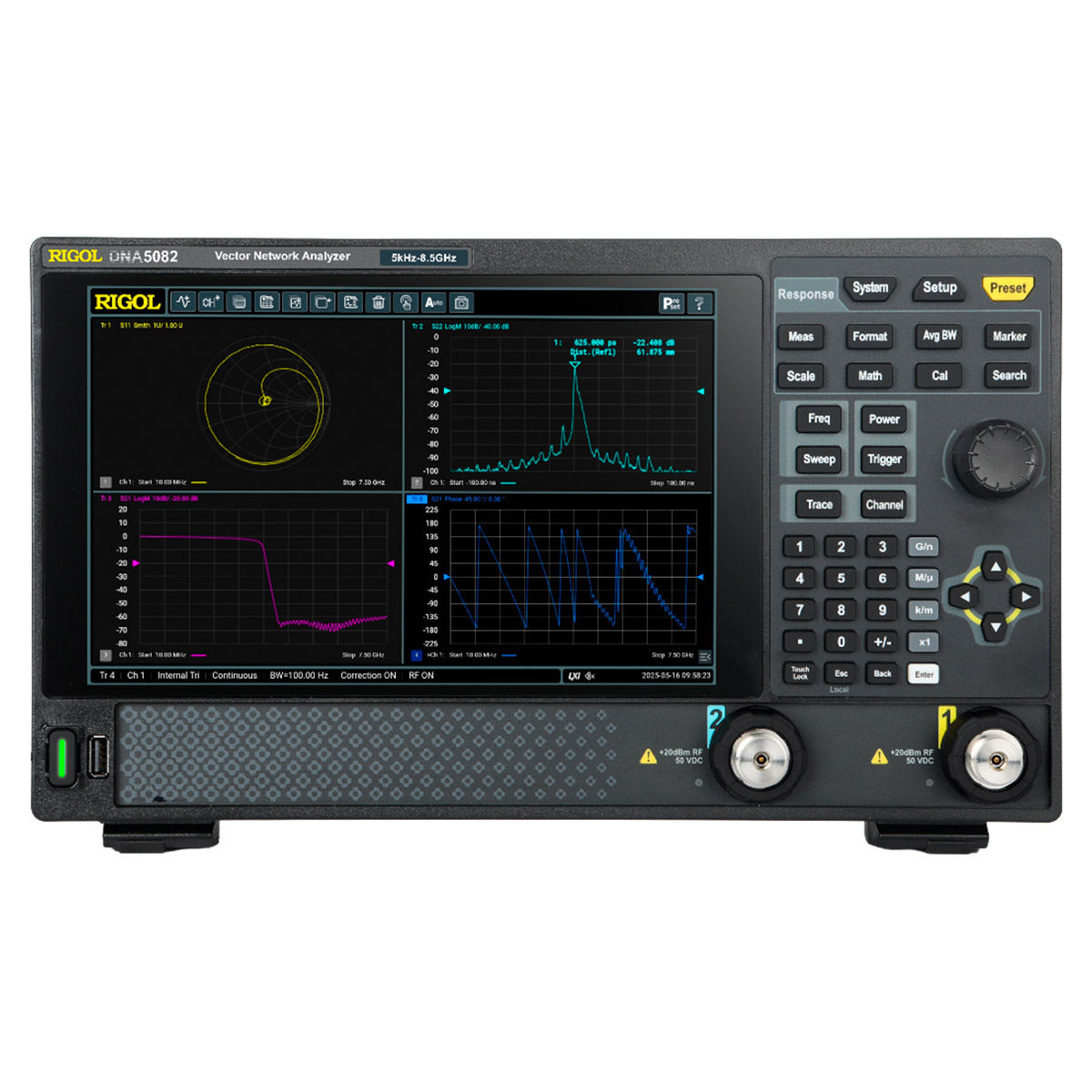

Анализатор цепей векторный RIGOL DNA5082 - двухпортовый векторный анализатор цепей RIGOL DNA5082 — это высокотехнологичный прибор новой серии DNA5000, разработанный для обеспечения исключительной точности СВЧ-измерений в компактном и эргономичном корпусе.

• Благодаря интеграции современной элементной базы и передовых программных алгоритмов, модель предлагает инженерам метрологические характеристики исследовательского класса.
• Устройство является оптимальным решением для лабораторий и производственных площадок, где требуется достоверный анализ параметров радиоэлектронных компонентов в диапазоне от 5 кГц до 8,5 ГГц.

Назначение и функциональные возможности

Изделие спроектировано для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров).

Функционал позволяет детально исследовать характеристики многополюсников, таких как фильтры, усилители мощности и антенно-фидерные устройства.

Векторный анализатор цепей находит широкое применение в фундаментальных научных исследованиях, разработке новой продукции, образовательной деятельности профильных ВУЗов, а также в процессах серийного производства, ремонта и сервисного обслуживания систем связи.

Ключевые технические особенности

• Динамический диапазон 127 дБ и уровень шума измерительной трассы 0,005 дБ (СКЗ) гарантируют стабильность результатов даже при работе с сигналами малого уровня.
• Разрешение по частоте 1 Гц позволяет проводить детальный анализ узкополосных устройств с высокой избирательностью.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет возможность гибко балансировать между скоростью сканирования и чистотой измерительного сигнала.
• 10,1-дюймовый сенсорный HD-дисплей с поддержкой управления жестами обеспечивает интуитивно понятную работу с графиками и меню.
• Малый вес (5,3 кг) и компактные размеры в сочетании с удобной ручкой делают прибор мобильным инструментом, легким в перемещении между рабочими постами.
• Интерфейсы LAN и USB с полной поддержкой стандартных команд SCPI обеспечивают бесшовную интеграцию в автоматизированные тестовые системы (ATE).

Аналитический инструментарий и калибровка

RIGOL DNA5082 оснащен мощным программным обеспечением, которое включает функции измерения коэффициента стоячей волны (КСВ), построение диаграмм Смита и анализ во временной области (TDR).

• Для повышения эффективности выходного контроля на производстве реализована функция испытаний по принципу "годен/не годен" (Limit Lines).
• Процесс подготовки к измерениям значительно упрощен благодаря встроенному пошаговому мастеру калибровки.
• Прибор полностью совместим с электронными калибровочными модулями ECal, что сводит к минимуму человеческий фактор и существенно сокращает время настройки системы.

Конфигурируемость и удаленный доступ

Архитектура анализатора RIGOL DNA5082 позволяет гибко изменять состав измерительной системы, включая адаптеры и кабели, с сохранением точности за счет функций программной компенсации их влияния.

• Обширная экосистема дополнительных аксессуаров позволяет укомплектовать прибор всем необходимым для немедленного начала работ.

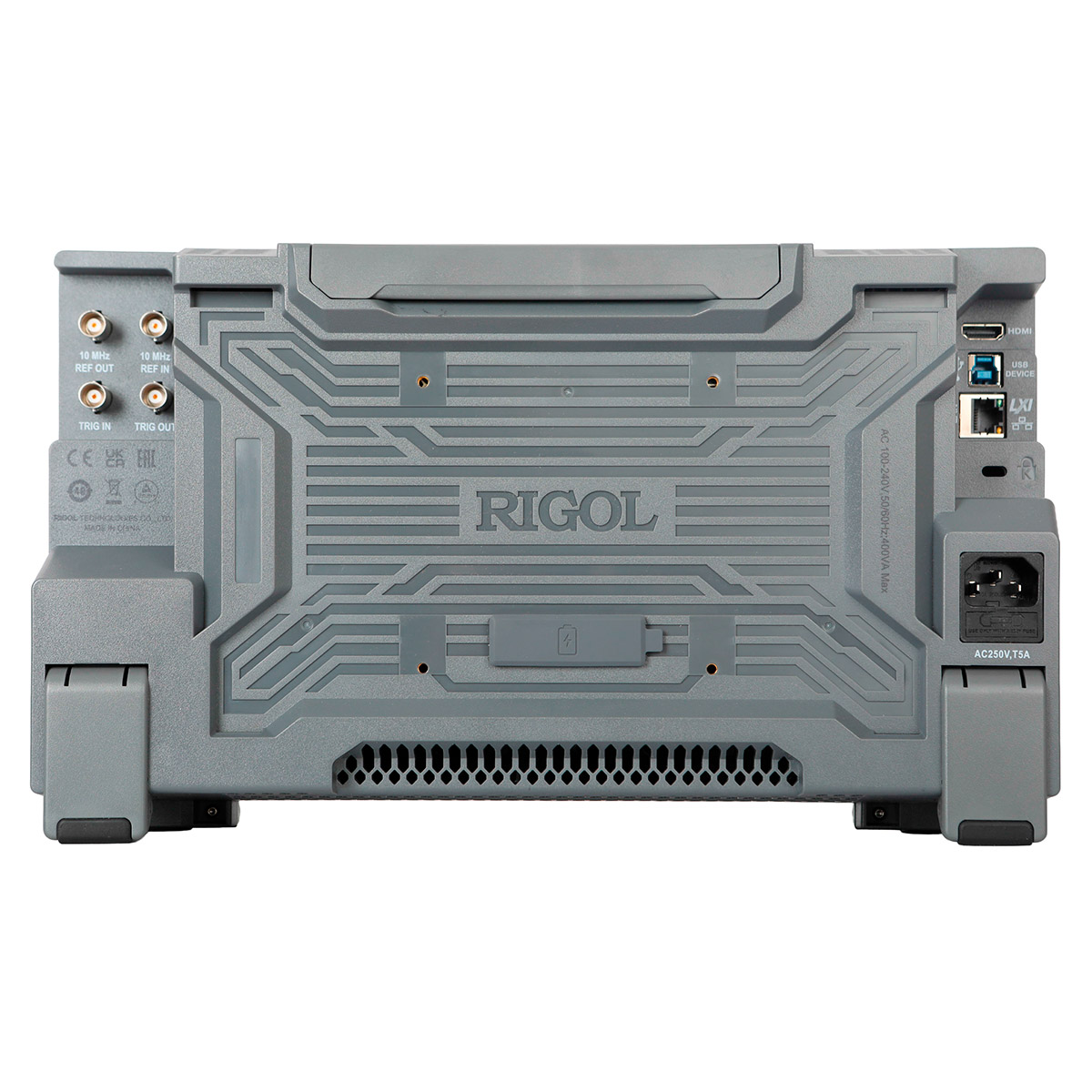

• Для современного рабочего процесса предусмотрено удаленное управление через Web-интерфейс, а наличие HDMI-выхода позволяет выводить результаты измерений на внешний монитор для коллективного анализа или демонстрации в учебных целях.
