Двухпортовый векторный анализатор цепей RIGOL DNA6262 — флагман инновационной серии DNA6000, воплотивший в себе передовые достижения в области микроволновой электроники.
Использование современной элементной базы и уникальных схемотехнических решений позволило создать инструмент с высокими метрологическими характеристиками. Модель предлагает инженерам оптимальное сочетание функциональности исследовательского класса, эргономичного дизайна и экономической эффективности.
Назначение и возможности
Векторный анализатор цепей предназначен для комплексного анализа многополюсников: фильтров, усилителей мощности, антенно-фидерных устройств и СВЧ-компонентов.
Прибор обеспечивает прецизионное измерение полных S-параметров в широком частотном диапазоне от 5 кГц до 26,5 ГГц. Результаты могут отображаться в реальном времени или сохраняться во внутреннюю и внешнюю память для последующего анализа.
Ключевые технические преимущества
- Динамический диапазон до 127 дБ — высокая точность измерений даже при исследовании устройств с глубоким подавлением сигнала.
- Сверхнизкий уровень шума: 0,003 дБ (СКЗ) — стабильность измерительной трассы и достоверность графиков.
- Широкая полоса ПЧ от 1 Гц до 10 МГц — гибкая настройка скорости сканирования и чувствительности.
- Интерфейс NMD 3,5 мм — усиленные измерительные порты с высокой повторяемостью результатов.
Современный интерфейс

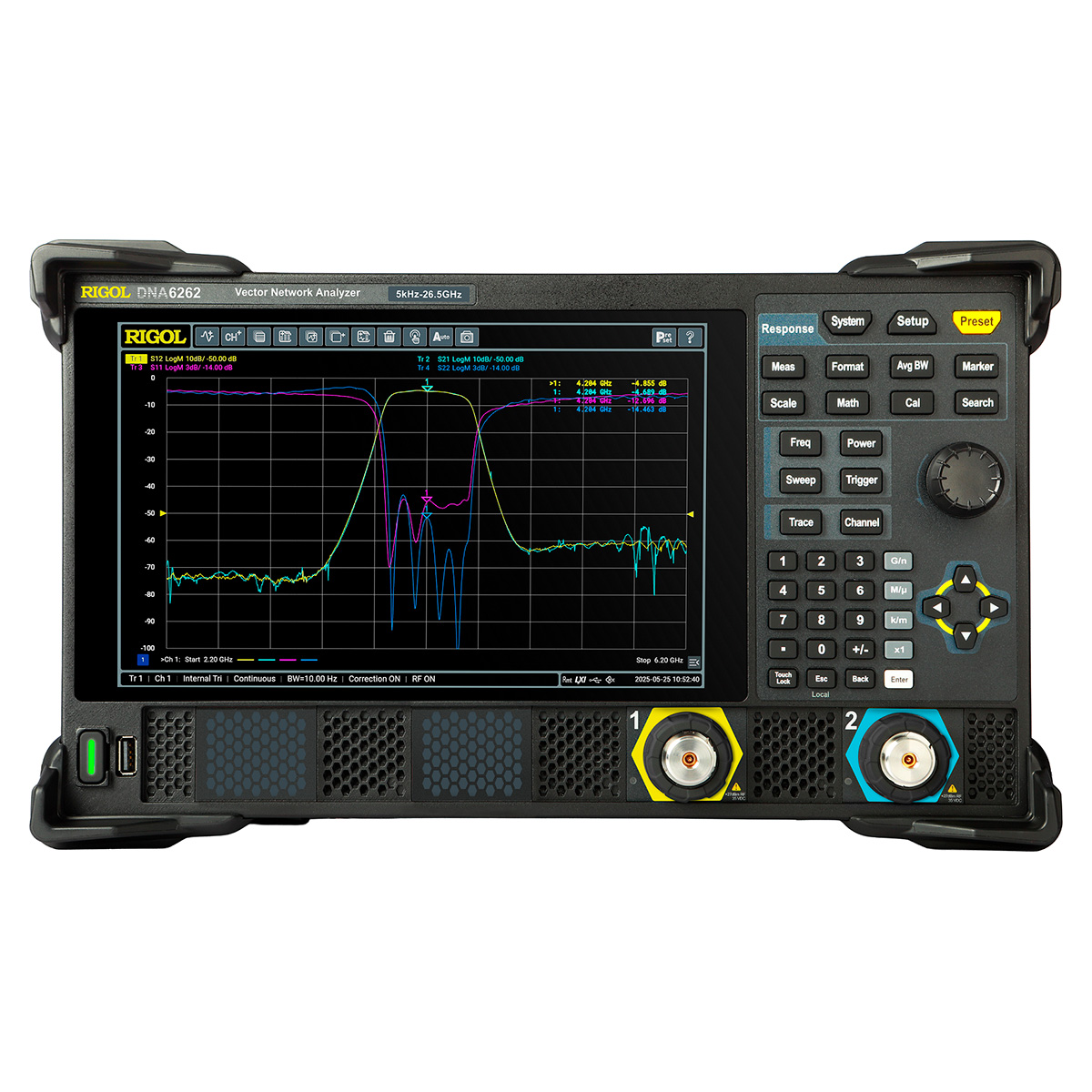

RIGOL DNA6262 оснащен ярким 10,1-дюймовым сенсорным HD-дисплеем с поддержкой управления жестами. Для удобства предусмотрены два режима работы: сенсорный и классический кнопочный, а также возможность подключения внешней клавиатуры и мыши.

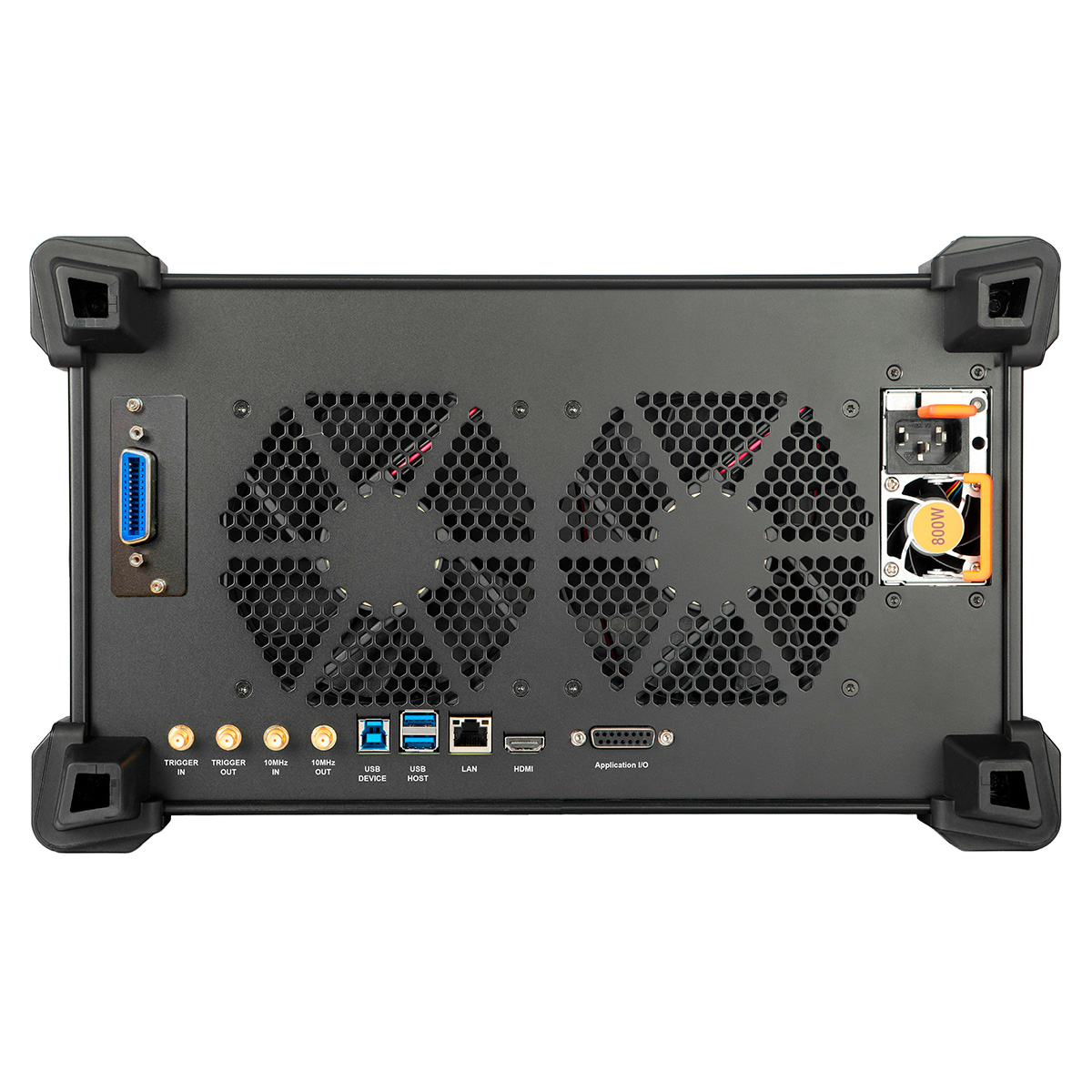

Наличие HDMI-выхода позволяет выводить изображение на внешний монитор, что удобно при коллективной работе над проектом или в учебных аудиториях.
Интеллектуальный анализ и функциональность
- TDR-анализ — локализация неоднородностей во временной области.
- Диаграмма Смита и расчет КСВ — для оперативной настройки согласования антенн и цепей.
- Тестирование по маске — автоматизированный контроль "годен/не годен" для ускорения выходного контроля на производстве.
- Гибкая конфигурация — программная компенсация влияния адаптеров и кабелей для измерения истинных характеристик тестируемого устройства.
Интеграция в автоматизированные системы (ATE)
RIGOL DNA6262 подходит для встраивания в существующие измерительные стенды. Благодаря поддержке стандартных команд SCPI прибор может заменить устаревшие анализаторы в автоматизированных циклах без необходимости переписывания программных сценариев.
Удаленное управление доступно через LAN-интерфейс и встроенный Web-интерфейс.
Экосистема калибровки и аксессуаров
Для обеспечения метрологической прослеживаемости производитель предлагает широкий выбор механических и электронных калибровочных модулей ECal. Электронная калибровка снижает влияние человеческого фактора и заметно сокращает время подготовки к испытаниям.
Широкий выбор переходов, кабелей и аттенюаторов позволяет быстро приступить к работе сразу после распаковки устройства.
Области применения
- фундаментальные научные исследования и НИОКР;
- выходной контроль и настройка на серийном производстве СВЧ-техники;
- образовательная деятельность в профильных технических вузах;
- сервисное обслуживание и сложный ремонт систем связи и радиолокации.
Технические характеристики
| Диапазон рабочих частот | 5 кГц ~ 26,5 ГГц |
|---|---|
| Количество портов | 2 |
| Разъём | NMD 3,5 мм (вилка) |
| Размеры | 358,1 x 214,8 x 300 мм |
| Вес | 11 кг |
