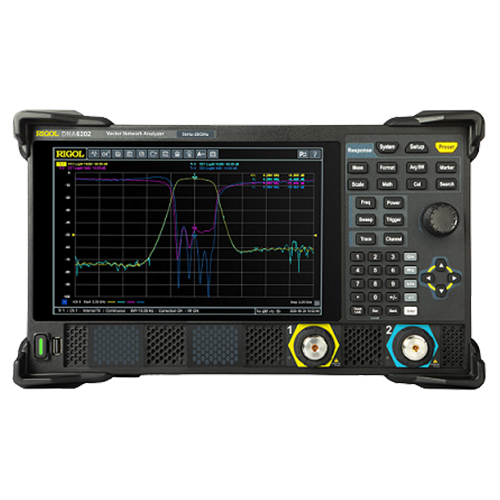

Анализатор цепей векторный RIGOL DNA6202

Анализатор цепей векторный RIGOL DNA6202 сочетает в себе передовые измерительные технологии и высокую ценовую эффективность. Благодаря современной элементной базе и уникальным схемотехническим решениям прибор обеспечивает высокую точность при исследовании параметров СВЧ-компонентов в диапазоне от 5 кГц до 20 ГГц.

Эргономичный дизайн в сочетании с мощным программным обеспечением делает эту модель удобным инструментом как для стационарных лабораторий, так и для производственных цехов.

Назначение и область применения

Векторный анализатор цепей предназначен для комплексного анализа многополюсников, включая фильтры, усилители мощности и антенно-фидерные устройства.

Он позволяет с высокой точностью измерять S-параметры — комплексные коэффициенты передачи и отражения, визуализировать результаты в различных форматах и сохранять данные для последующей обработки.

Оборудование эффективно решает задачи в области научных исследований, разработки высокочастотной электроники, а также используется в образовательных целях и при сервисном обслуживании систем связи.

Ключевые технические параметры

• Широкий частотный диапазон с разрешением 1 Гц позволяет проводить детальные измерения характеристик устройств вплоть до 20 ГГц.
• Два измерительных порта NMD 3.5 мм (вилка) обеспечивают надежное механическое соединение и высокую повторяемость результатов.
• Динамический диапазон до 127 дБ в сочетании с низким уровнем шума трассы 0,003 дБ (СКЗ) гарантирует стабильность измерений даже при глубоком затухании.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет пользователю гибкость в выборе между скоростью сканирования и точностью фильтрации шумов.
• 10,1-дюймовый сенсорный HD-дисплей обеспечивает комфортную работу с графиками и поддержку современного жестового управления.
• Интерфейсы связи LAN и USB с поддержкой SCPI-команд упрощают интеграцию прибора в автоматизированные измерительные стенды и системы удаленного управления.

Аналитический функционал и калибровка

Интеллектуальная программная среда RIGOL DNA6202 включает широкий набор аналитических инструментов: от построения диаграмм Смита и измерения КСВ до анализа во временной области (TDR).

Функция допускового контроля по принципу «годен/не годен» позволяет существенно ускорить процесс проверки качества продукции на производстве.

Для обеспечения метрологической точности предусмотрен мастер управляемой калибровки, который пошагово сопровождает пользователя. Прибор полностью совместим с электронными калибровочными модулями ECal, что снижает влияние человеческого фактора и сокращает время подготовки к испытаниям.

Конфигурируемость и удаленный доступ

Система отличается гибкостью: программная компенсация влияния адаптеров и кабелей гарантирует получение истинных S-параметров тестируемого устройства.

Благодаря широкой экосистеме аксессуаров пользователь получает полностью готовое к работе решение без необходимости дополнительных закупок.

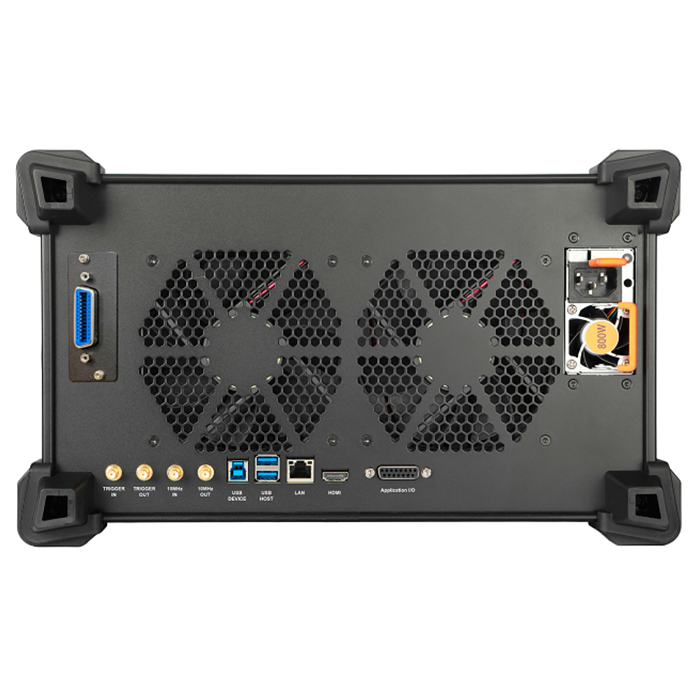

Поддержка Web-интерфейса и наличие HDMI-выхода для подключения внешнего монитора расширяют возможности коллективной работы и дистанционного мониторинга процессов. Совместимость набора команд SCPI позволяет бесшовно интегрировать анализатор в существующие тестовые сценарии, сохраняя привычные рабочие алгоритмы.
