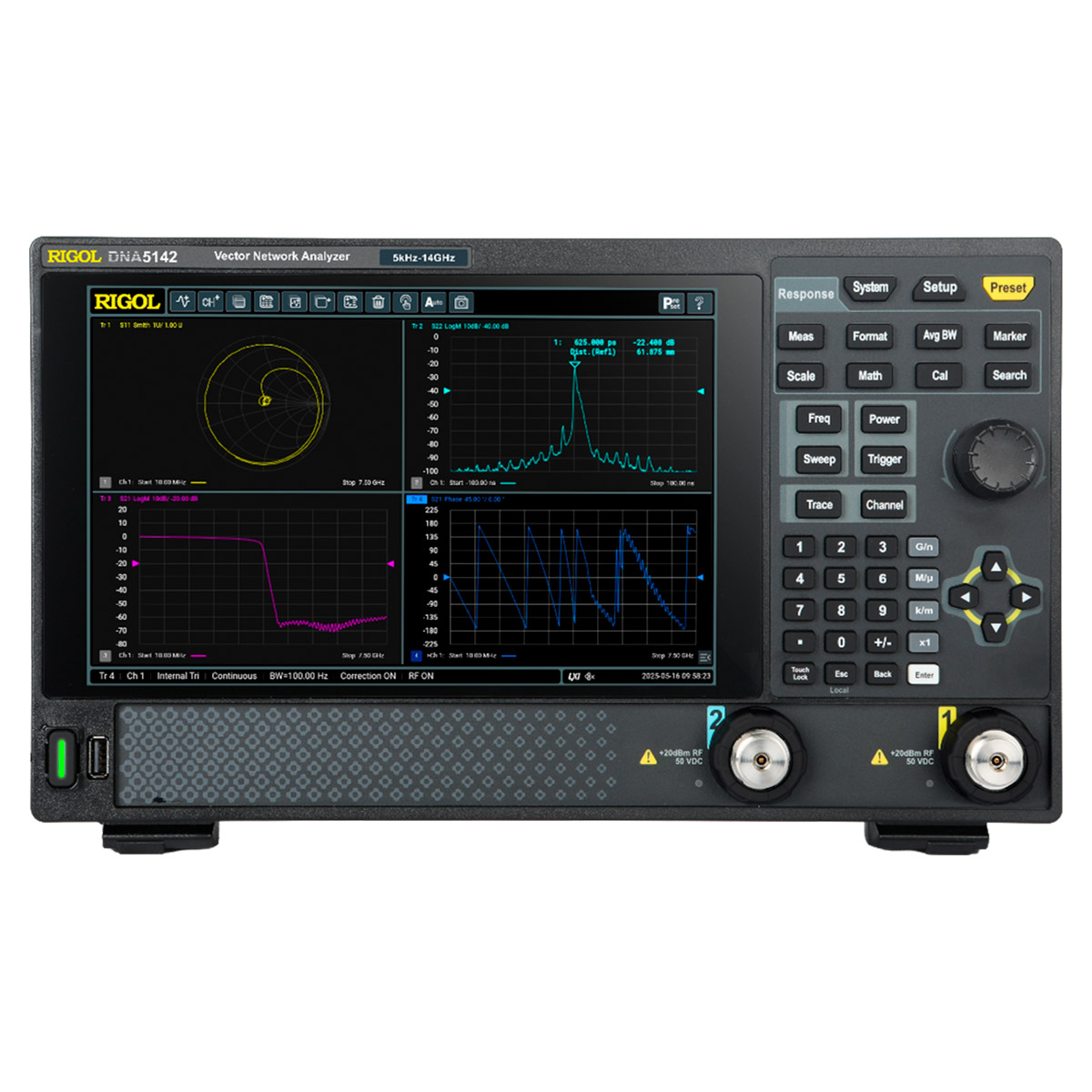

Анализатор цепей векторный RIGOL DNA5142

Анализатор цепей векторный RIGOL DNA5142 - двухпортовый векторный анализатор цепей RIGOL DNA5142 представляет собой высокотехнологичное решение в рамках современной серии DNA5000.

• Прибор сочетает в себе выдающиеся метрологические характеристики, уникальные инженерные решения и актуальную элементную базу, что позволяет проводить высокоточные измерения СВЧ-устройств.
• Благодаря эргономичному дизайну и сбалансированной стоимости, он является оптимальным выбором для лабораторий и производств, где требуется надежный инструмент для анализа комплексных коэффициентов передачи и отражения в диапазоне до 14 ГГц.

Назначение и метрологические возможности

Векторный анализатор цепей спроектировано для детального обследования многополюсников, включая фильтры, усилители мощности и антенно-фидерные системы.

Оборудование обеспечивает измерение полных S-параметров, позволяя инженеру оценивать амплитудно-частотные и фазочастотные характеристики как пассивных, так и активных компонентов.

Функционал востребован в фундаментальных научных исследованиях, образовательном процессе профильных ВУЗов, при разработке радиоэлектронной аппаратуры, а также в циклах серийного производства и сервисного обслуживания.

Ключевые технические особенности

• Диапазон частот от 5 кГц до 14 ГГц с шагом перестройки 1 Гц для прецизионного анализа узкополосных компонентов.
• Динамический диапазон 127 дБ и крайне низкий уровень шума измерительной трассы (0,005 дБ СКЗ) для получения стабильных результатов даже при глубоком затухании.
• Сенсорный 10,1-дюймовый HD-дисплей с поддержкой жестов и возможностью дублирования изображения на внешний монитор через HDMI.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц, предоставляющая гибкость в настройке между скоростью замера и чувствительностью.

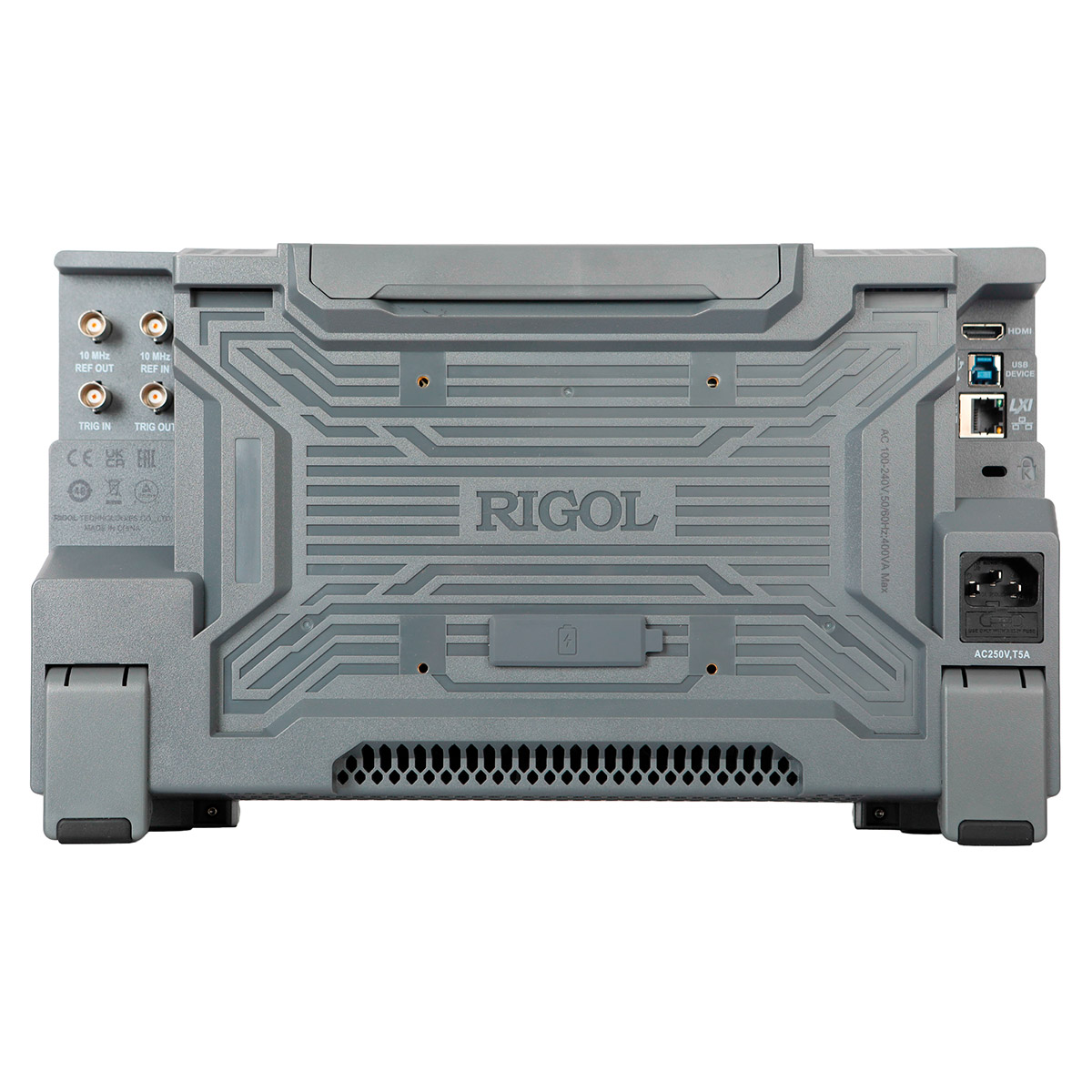

• Компактное исполнение и малый вес (5,3 кг), что в сочетании с удобной ручкой облегчает интеграцию в ограниченное рабочее пространство.
• Интерфейсы LAN и USB с поддержкой команд SCPI для автоматизации измерений и удаленного управления через Web-интерфейс.

Аналитический функционал и калибровка

RIGOL DNA5142 обладает мощным программным ядром, включающим встроенные инструменты для измерения КСВ, построения диаграмм Смита и проведения анализа во временной области (TDR).

• Для ускорения контроля качества на производственных линиях предусмотрена функция испытаний "годен/не годен" по заданным маскам.
• Подготовка к работе упрощена благодаря мастеру управляемой калибровки, который пошагово ведет пользователя через процедуру настройки.
• RIGOL DNA5142 полностью совместим с электронными калибровочными модулями ECal, которые минимизируют влияние человеческого фактора и значительно сокращают время подготовки к испытаниям.

Конфигурируемость и системная интеграция

Архитектура системы позволяет легко изменять измерительную конфигурацию, добавляя или удаляя переходы и кабели с сохранением точности за счет программной компенсации их параметров.

• Обширная экосистема аксессуаров избавляет от необходимости дополнительных закупок, позволяя приступить к измерениям сразу после получения прибора.
• Поддержка стандартного набора команд SCPI гарантирует совместимость с существующими сценариями автоматизации, что позволяет бесшовно заменять устаревшие модели без необходимости переписывания программного кода и сохранения привычных рабочих процессов.
