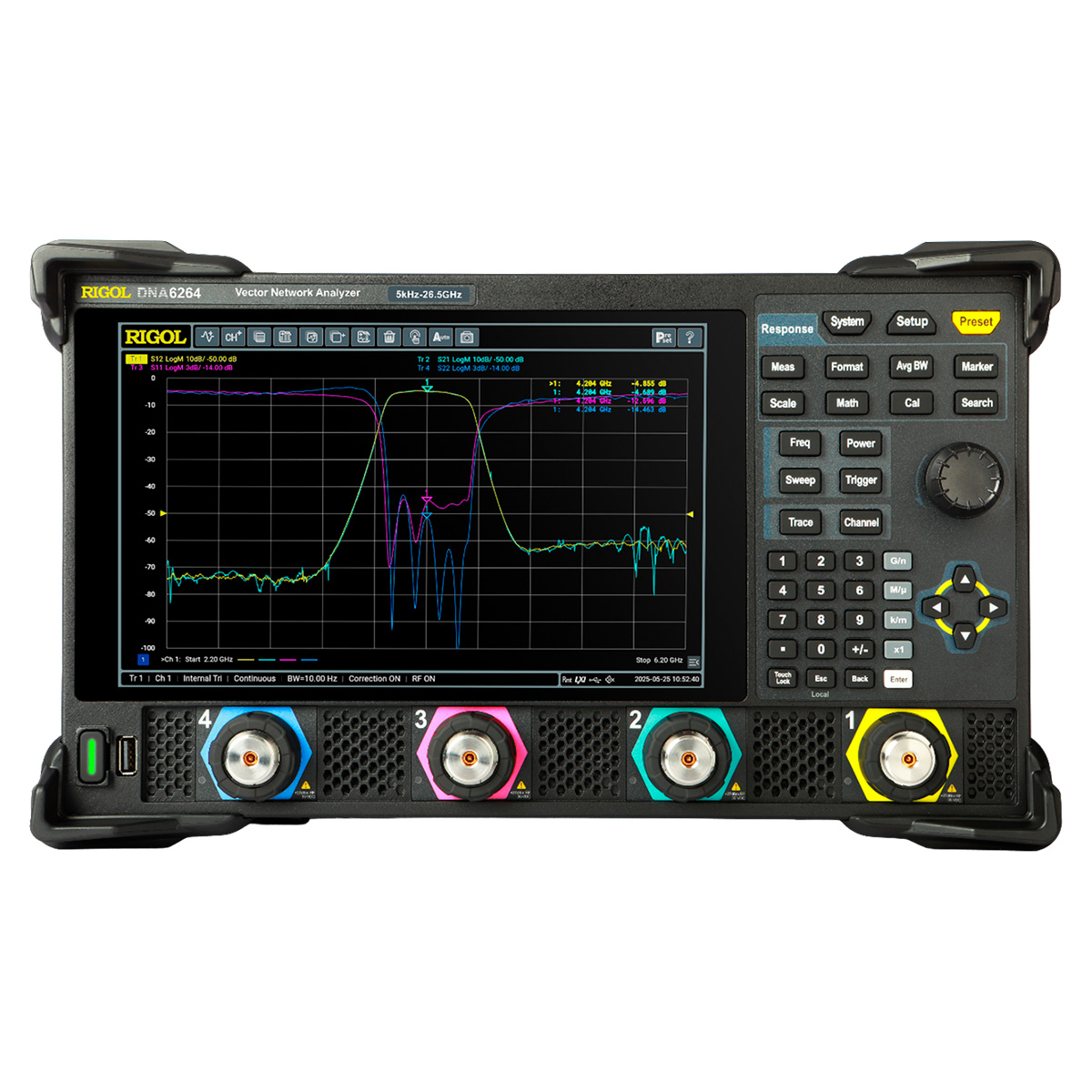

Четырехпортовый векторный анализатор цепей RIGOL DNA6264 — это флагманская модель инновационной серии DNA6000, разработанная для решения самых ответственных задач в области радиоэлектроники.
В отличие от стандартных двухпортовых решений, прибор позволяет проводить комплексный анализ сложных многополюсников, дифференциальных цепей и систем с высокой плотностью портов. Благодаря современным техническим решениям и элементной базе анализатор обеспечивает лабораторную точность измерений в широком частотном диапазоне и подходит для интенсивной эксплуатации.
Назначение и метрологический потенциал
Векторный анализатор цепей предназначен для измерения полных комплексных коэффициентов передачи и отражения (S-параметров) активных и пассивных СВЧ-устройств.
Наличие четырех тестовых портов открывает возможности для одновременного тестирования балансных смесителей, делителей мощности, многоканальных фильтров и антенных решеток. Прибор находит применение в научных исследованиях, образовательной деятельности, а также при серийном производстве и сервисном обслуживании высокочастотной техники.
Ключевые технические особенности
- Частотный диапазон от 5 кГц до 26,5 ГГц с разрешением 1 Гц для анализа узкополосных устройств.
- Четыре измерительных порта NMD 3,5 мм (вилка) с повышенной износостойкостью.
- Динамический диапазон 127 дБ и уровень шума трассы 0,003 дБ (СКЗ).
- Полоса пропускания ПЧ от 1 Гц до 10 МГц с выбором между скоростью сканирования и чувствительностью.
- 10,1-дюймовый сенсорный HD-дисплей с поддержкой жестов и выводом изображения через HDMI.

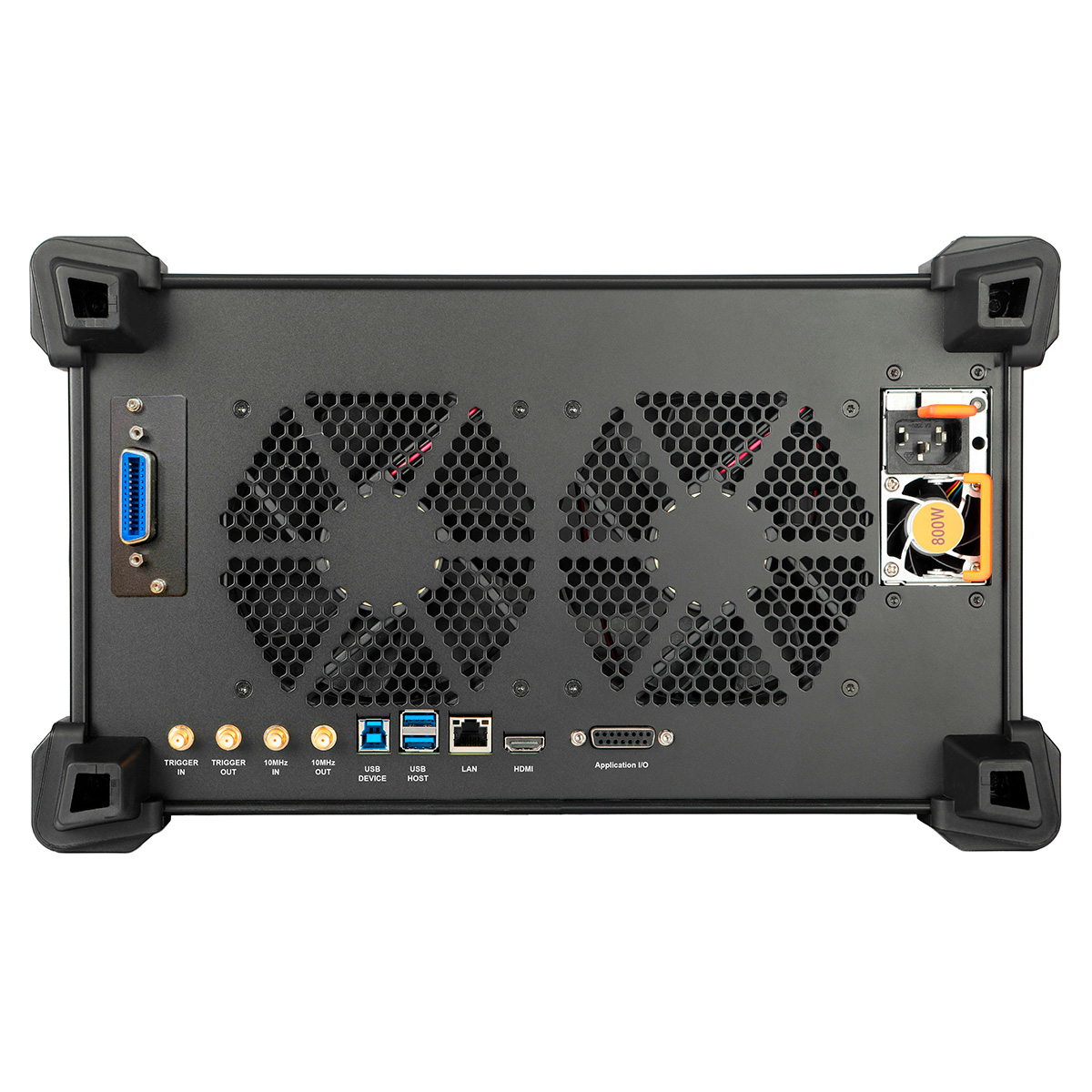

- Интерфейсы LAN и USB с поддержкой команд SCPI для интеграции в автоматизированные тестовые системы.
Аналитический функционал и автоматизация
Мощное программное ядро превращает измерения с RIGOL DNA6264 в глубокое исследование. Встроенный режим анализа во временной области (TDR/TDA) помогает точно локализовать неоднородности в кабельных сборках, а функции расчета КСВ и диаграмма Смита полезны при настройке антенн.
Для ускорения выходного контроля на производстве предусмотрена функция испытаний по принципу «годен/не годен» (Limit Lines), которая автоматически сравнивает параметры изделия с проектными допусками.
Управляемая калибровка и аксессуары
Подготовка к работе упрощена благодаря встроенному мастеру калибровки, который пошагово сопровождает пользователя через всю процедуру настройки. RIGOL DNA6264 полностью совместим с электронными модулями ECal, что сокращает время подготовки и снижает риск ошибок.
Широкая экосистема аксессуаров, включая прецизионные кабели, переходы и наборы калибровочных мер, позволяет быстро приступить к измерениям.
Эргономика и дистанционный доступ

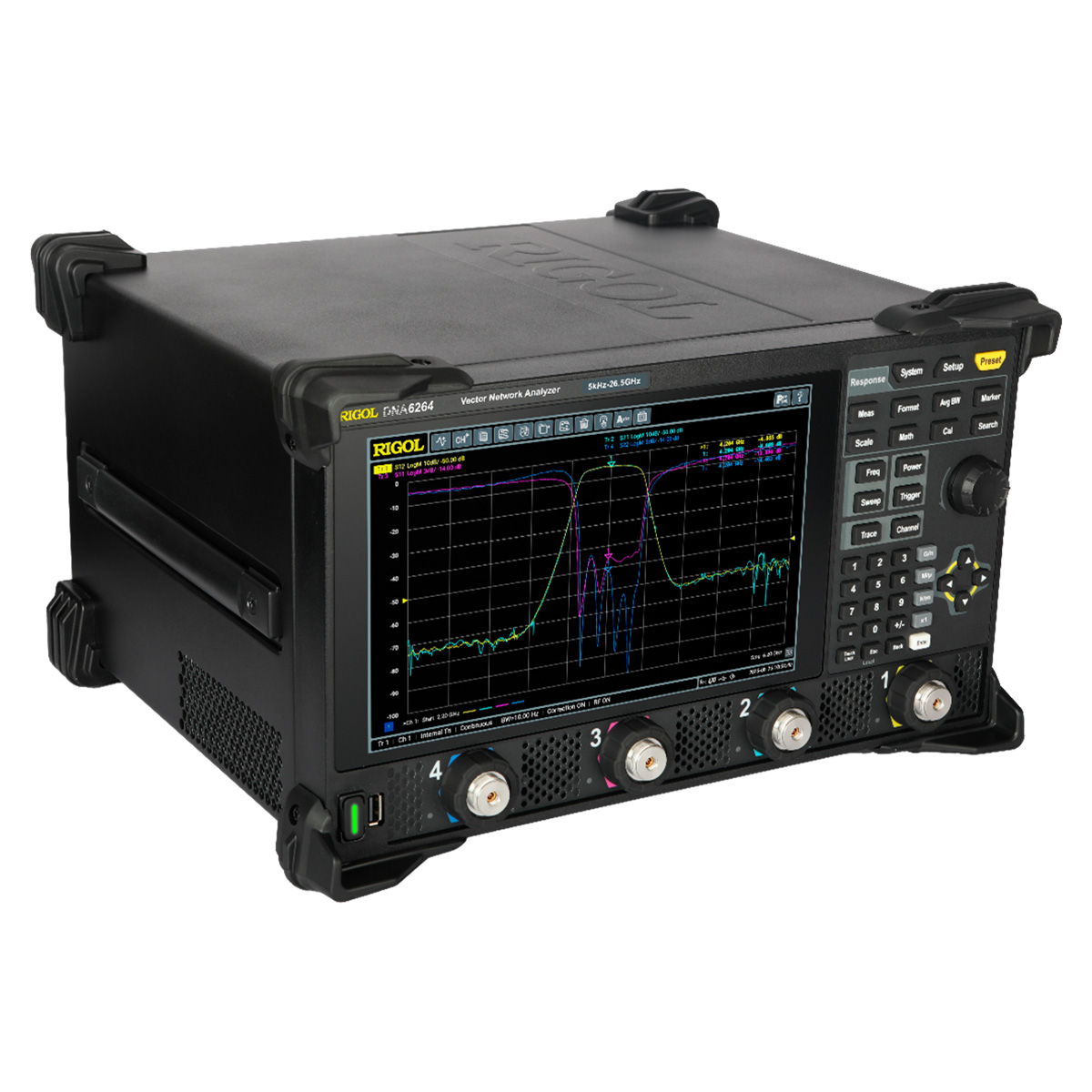

Прибор выполнен в компактном настольном корпусе с удобной ручкой для переноски. Управление может осуществляться через сенсорный экран, классические кнопки или внешнюю мышь.
Наличие полноценного Web-интерфейса обеспечивает возможность удаленного мониторинга и управления процессом испытаний из любой точки локальной сети предприятия.
Технические характеристики
| Диапазон рабочих частот | 5 кГц ~ 26,5 ГГц |
|---|---|
| Количество портов | 4 |
| Разъём | NMD 3,5 мм (вилка) |
| Размеры | 358,1 x 214,8 x 300 мм |
| Вес | 11 кг |
