Анализатор цепей векторный RIGOL DNA6144 представляет собой одну из наиболее востребованных моделей серии DNA6000. Сочетая в себе современную элементную базу и продуманные инженерные решения, прибор обеспечивает лабораторную точность измерений при оптимальном соотношении цены и качества.
Наличие четырех тестовых портов делает его удобным инструментом для глубокого анализа многополюсников, позволяя одновременно оценивать параметры дифференциальных цепей, сложных фильтров и антенных систем в диапазоне частот от 5 кГц до 14 ГГц.
Назначение и метрологический потенциал
Векторный анализатор цепей предназначен для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров).
Он эффективно работает как с пассивными компонентами, включая антенны, кабели и волноводы, так и с активными устройствами, включая усилители мощности. Благодаря высокой степени автоматизации и возможности записи результатов во внутреннюю или внешнюю память устройство широко применяется в научных исследованиях, образовательной деятельности, а также на всех этапах промышленного цикла — от разработки и серийного производства до сервисного обслуживания и сложного ремонта.
Ключевые технические особенности

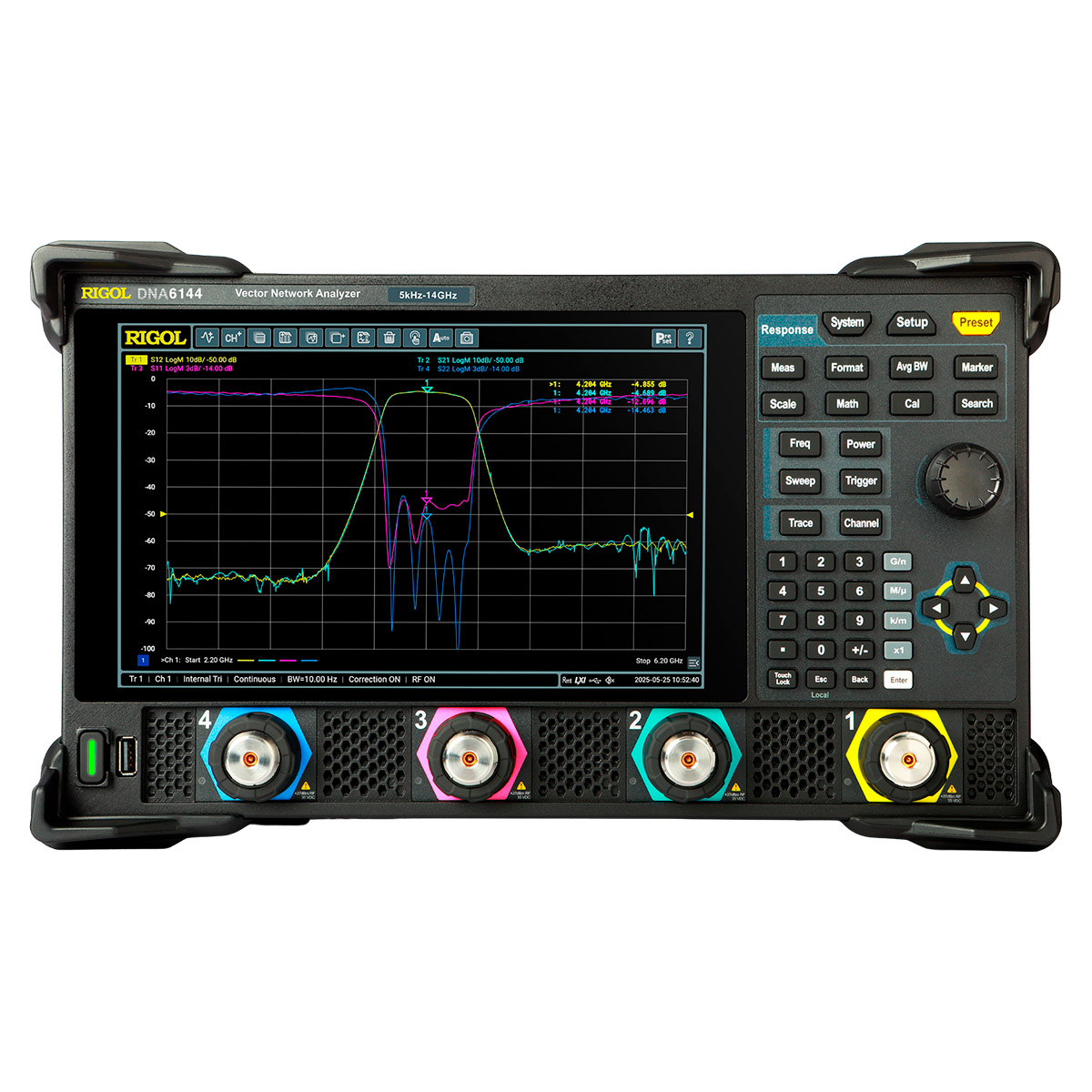

- Четыре измерительных порта с разъемами N-типа (розетка) обеспечивают надежное соединение и высокую повторяемость результатов в полевых и лабораторных условиях.
- Широкий динамический диапазон 127 дБ в сочетании с низким уровнем шума трассы 0,003 дБ (СКЗ) позволяет проводить измерения с высокой стабильностью.
- Разрешение по частоте 1 Гц гарантирует детальный анализ характеристик даже узкополосных устройств.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет инженеру гибкий выбор между скоростью сканирования и чувствительностью приемника.
- Сенсорный 10,1-дюймовый HD-дисплей поддерживает жестовое управление, делая работу с графиками и диаграммами максимально интуитивной.
- Интерфейсы LAN и USB в сочетании с поддержкой команд SCPI обеспечивают легкую интеграцию в автоматизированные тестовые системы (ATE).
Аналитические функции и калибровка
RIGOL DNA6144 обладает развитым набором встроенных инструментов для всестороннего анализа. Помимо стандартных S-параметров, прибор поддерживает измерение КСВ, работу с диаграммами Смита и анализ во временной области (TDR/TDA) для поиска неоднородностей в тракте.
Функция «годен/не годен» позволяет быстро проводить контроль качества на производстве. Подготовка к работе упрощена благодаря встроенному мастеру управляемой калибровки. Также поддерживаются опциональные электронные модули ECal, которые снижают влияние человеческого фактора и ускоряют процедуру настройки.
Эргономика и системная гибкость
Конструкция RIGOL DNA6144 продумана для максимального удобства: компактные размеры и наличие ручки позволяют легко перемещать анализатор между рабочими постами.

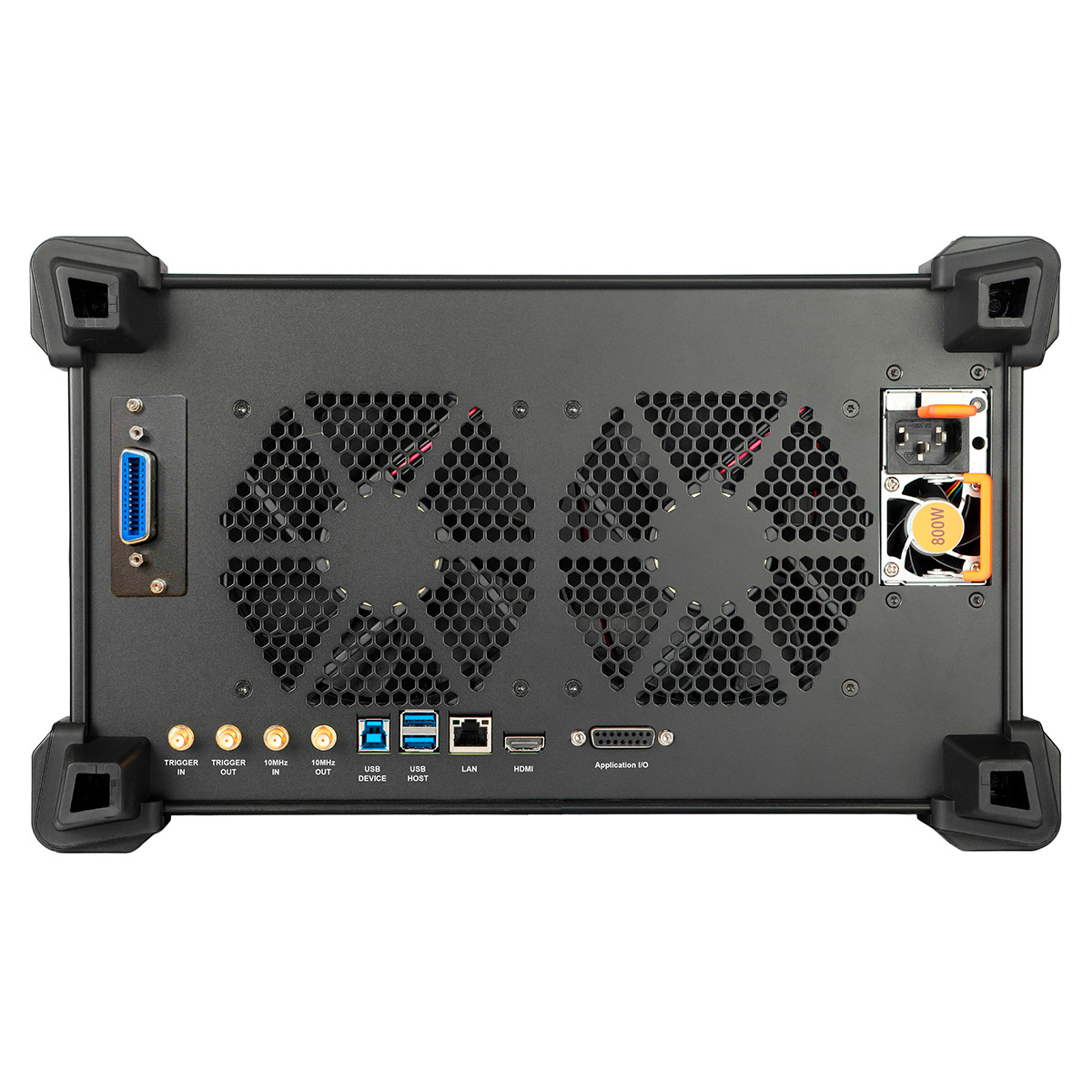

Управление может осуществляться тремя способами: через сенсорный экран, с помощью физических кнопок или посредством внешней клавиатуры и мыши. Наличие HDMI-интерфейса позволяет выводить изображение на внешний монитор, что удобно для коллективного обсуждения результатов или обучения.
Дистанционное управление и автоматизация
Поддержка стандартных команд SCPI гарантирует совместимость с существующими сценариями автоматизации, позволяя заменять устаревшие модели без переписывания программного кода.
Наличие Web-интерфейса открывает возможность удаленного управления и мониторинга через локальную сеть.
