Анализатор цепей векторный RIGOL DNA6204

Анализатор цепей векторный RIGOL DNA6204 — четырехпортовый прибор, разработанный для высокоточного анализа сложных СВЧ-компонентов и многополюсников.

Наличие четырех независимых тестовых портов позволяет проводить измерения S-параметров дифференциальных цепей, балансных смесителей и многоканальных антенных систем в едином цикле. Благодаря использованию современной элементной базы модель демонстрирует высокие технические характеристики в диапазоне до 20 ГГц, предлагая инженерам оптимальное соотношение точности и стоимости.

Назначение и метрологические возможности

Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения как активных, так и пассивных устройств: усилителей мощности, фильтров, кабелей, антенн и других компонентов.

Широкий функционал позволяет эффективно использовать прибор в научных исследованиях, разработке электроники, а также на этапах серийного производства, ремонта и сервисного обслуживания систем связи. Результаты измерений могут быть сразу визуализированы или сохранены во внутреннюю память для дальнейшего анализа.

Ключевые технические особенности

• Диапазон частот от 5 кГц до 20 ГГц с шагом перестройки 1 Гц для детального анализа узкополосных характеристик.
• Четыре измерительных порта NMD 3.5 мм (вилка) с высокой механической прочностью и стабильностью фазовых характеристик.
• Динамический диапазон 127 дБ и уровень шума трассы 0,003 дБ (СКЗ).
• Полоса пропускания ПЧ от 1 Гц до 10 МГц, обеспечивающая баланс между скоростью сканирования и чувствительностью приемника.

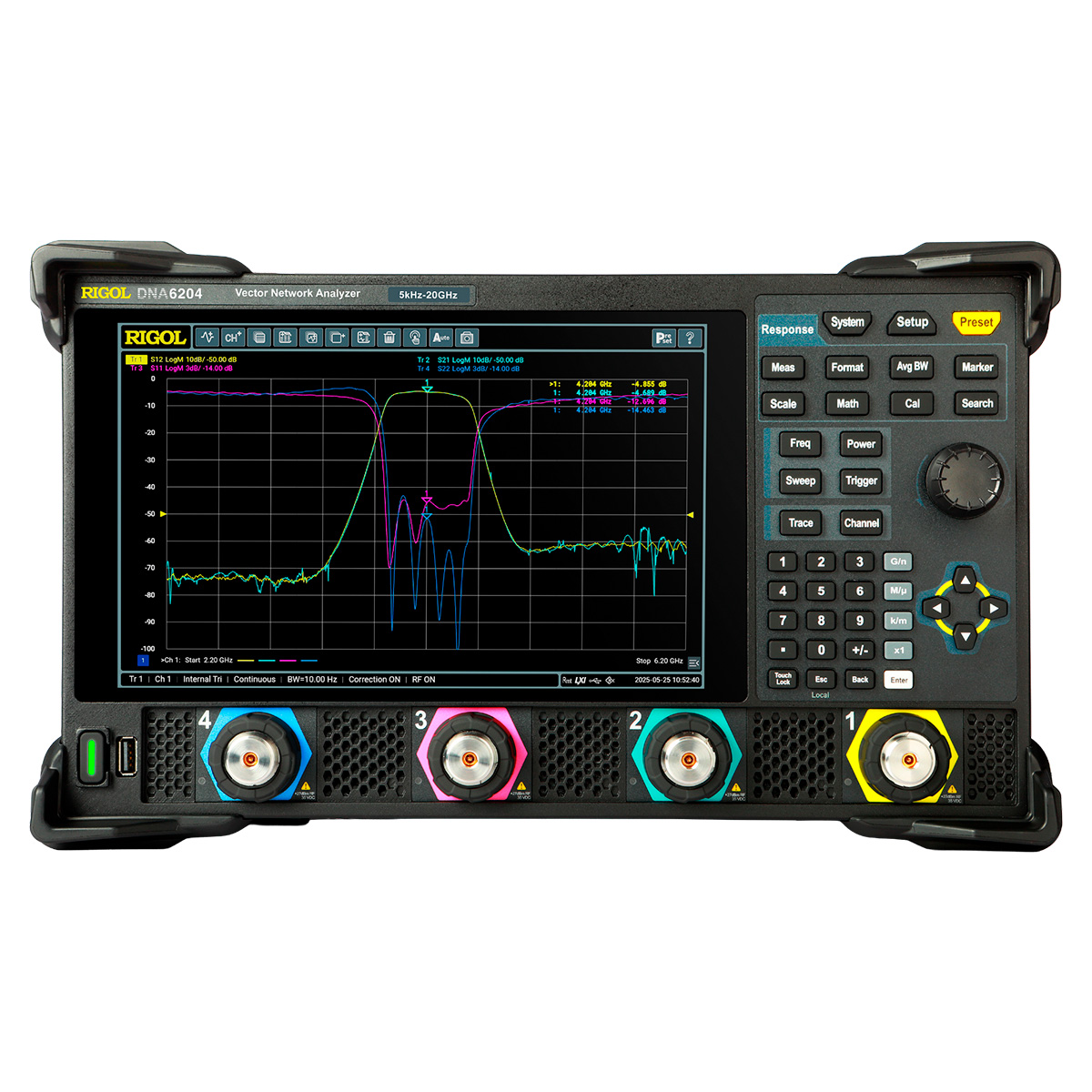

• 10,1-дюймовый сенсорный HD-дисплей с поддержкой жестового управления и вывода изображения через HDMI.
• Полная автоматизация через команды SCPI и удаленное управление по LAN для интеграции в измерительные комплексы.

Интеллектуальный анализ и калибровка

RIGOL DNA6204 оснащен развитым программным обеспечением, включающим инструменты анализа во временной области (TDA/TDR), расчет коэффициента стоячей волны и работу с диаграммами Смита.

Для производственных задач особенно полезна функция допускового контроля "годен/не годен", позволяющая автоматизировать отбраковку изделий. Подготовка к измерениям упрощена благодаря встроенному пошаговому мастеру калибровки.

Прибор полностью поддерживает работу с электронными калибровочными модулями ECal, которые снижают влияние человеческого фактора и обеспечивают высокую повторяемость результатов.

Гибкость конфигурации и экосистема

Архитектура системы позволяет гибко изменять конфигурацию, добавляя или удаляя адаптеры и кабели с сохранением точности измерений истинных характеристик тестируемого устройства.

Широкая экосистема дополнительных аксессуаров — от прецизионных переходов до специализированных ключей — позволяет приступить к работе сразу после получения прибора. Совместимость SCPI-команд с оборудованием других производителей упрощает замену устаревших анализаторов без переписывания сценариев автоматизации.

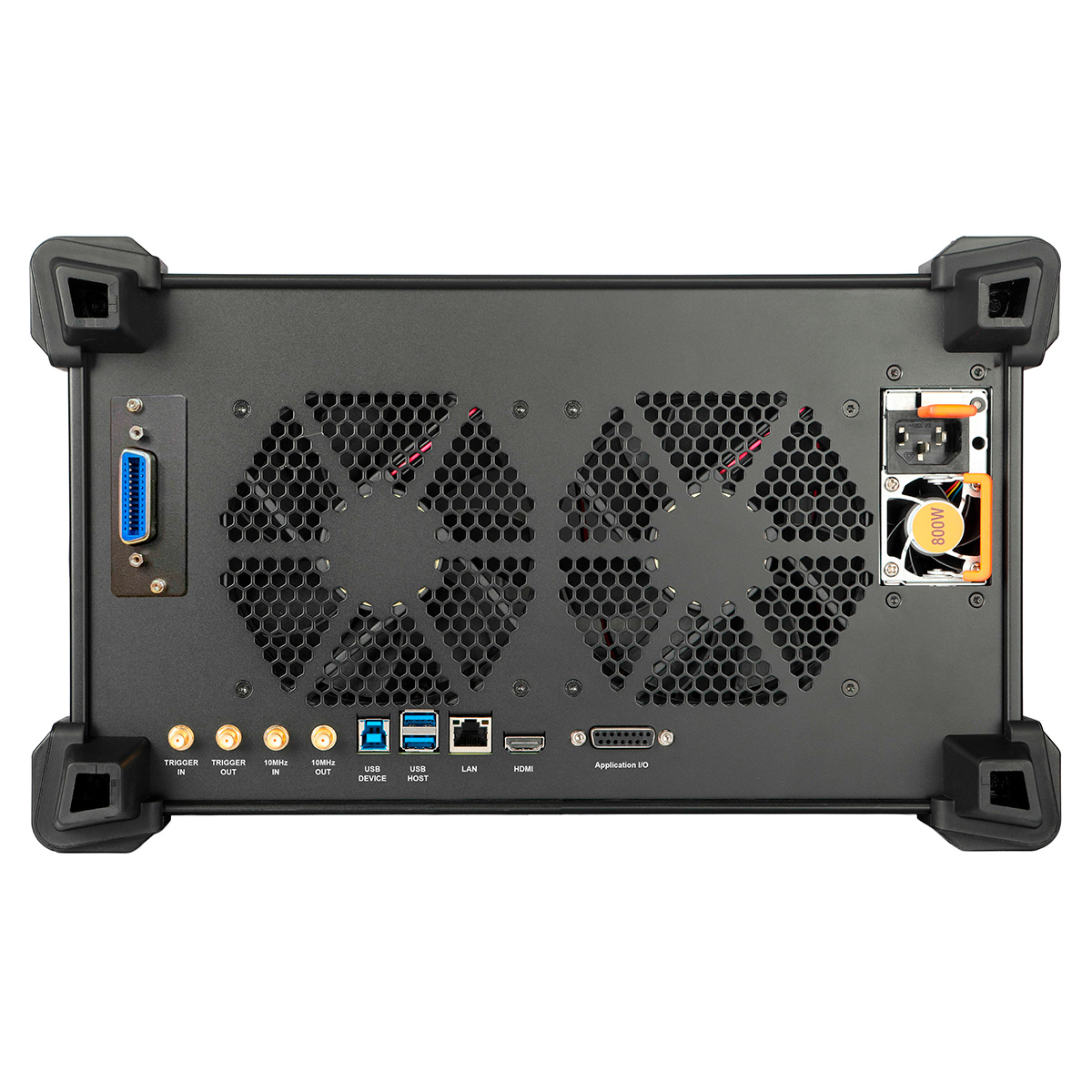

Эргономика и интерфейсы

Несмотря на лабораторную точность, устройство выполнено в компактном корпусе с удобной ручкой для транспортировки. Пользователь может выбирать между сенсорным управлением, классическим кнопочным режимом или подключением внешней клавиатуры и мыши.

Наличие Web-интерфейса позволяет выполнять удаленную настройку и мониторинг измерений, повышая гибкость работы в современной лаборатории.

Технические характеристики
