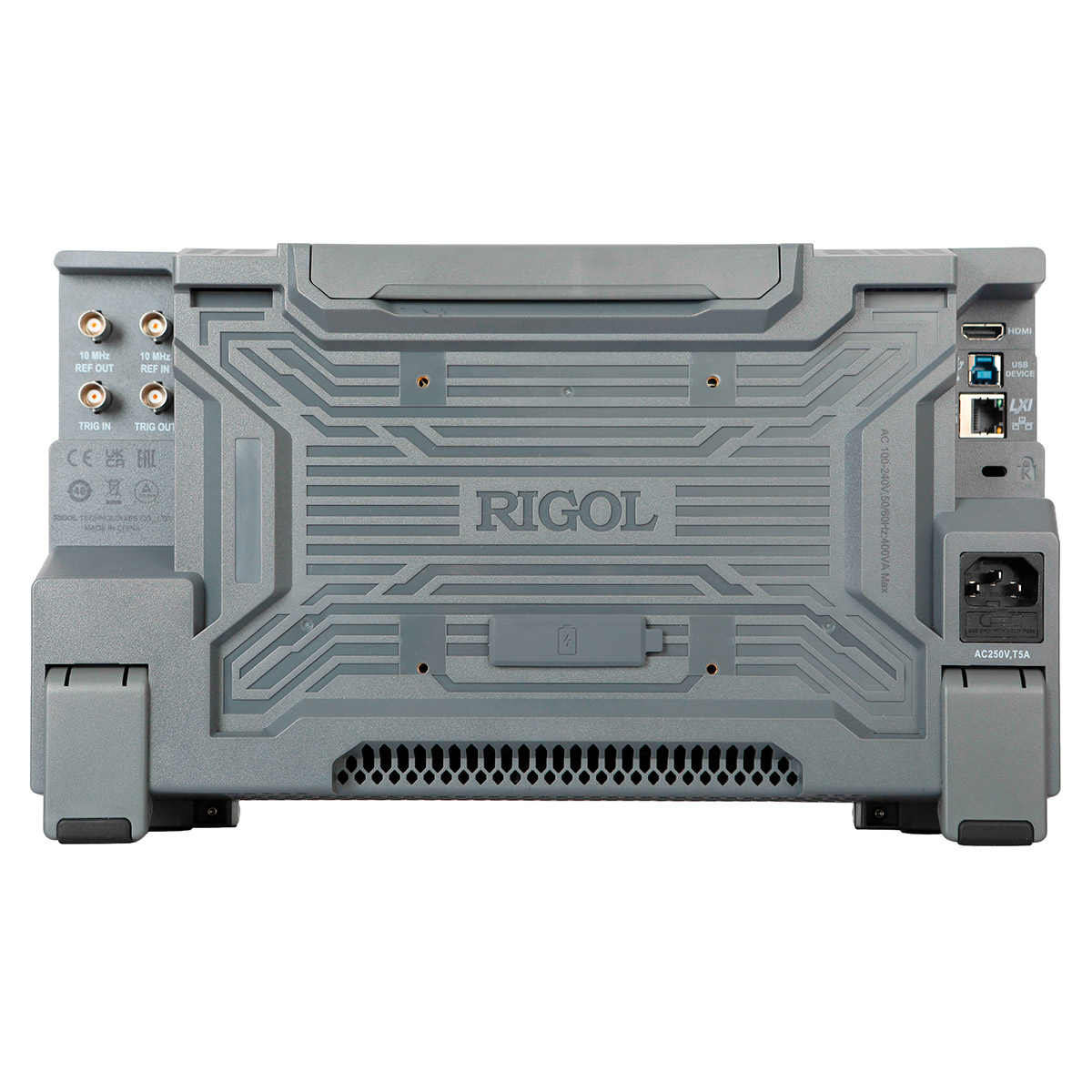

Анализатор цепей векторный RIGOL DNA5262

Анализатор цепей векторный RIGOL DNA5262 - Векторный анализатор цепей RIGOL DNA5262 является флагманской моделью новой серии DNA5000, разработанной для решения самых сложных задач в области СВЧ-измерений.

• Благодаря сочетанию инновационной элементной базы и передовых программных алгоритмов, прибор обеспечивает лабораторную точность при сохранении компактности и высокой скорости работы.
• Это делает его оптимальным выбором для лабораторий, где требуется прецизионный анализ параметров высокочастотных компонентов в диапазоне до 26,5 ГГц.

Назначение и функциональные возможности

Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников.

Он эффективно справляется с анализом как пассивных устройств (фильтры, антенно-фидерные тракты, кабели), так и активных компонентов (усилители мощности).

Широкие возможности визуализации и записи данных во внутреннюю или внешнюю память позволяют использовать анализатор в научных исследованиях, образовательной деятельности, при разработке и серийном производстве электроники, а также в сервисном обслуживании.

Ключевые технические характеристики

• Диапазон частот от 5 кГц до 26,5 ГГц с шагом перестройки 1 Гц для детального изучения узкополосных характеристик.
• Два измерительных порта в сочетании с динамическим диапазоном 127 дБ, обеспечивающим высокую точность при работе с глубоким затуханием сигнала.
• Ультранизкий уровень шума измерительной трассы 0,005 дБ (СКЗ), что гарантирует исключительную стабильность и достоверность графиков.
• Полоса пропускания ПЧ от 1 Гц до 10 МГц, предоставляющая инженеру возможность гибко выбирать между быстродействием и чувствительностью.

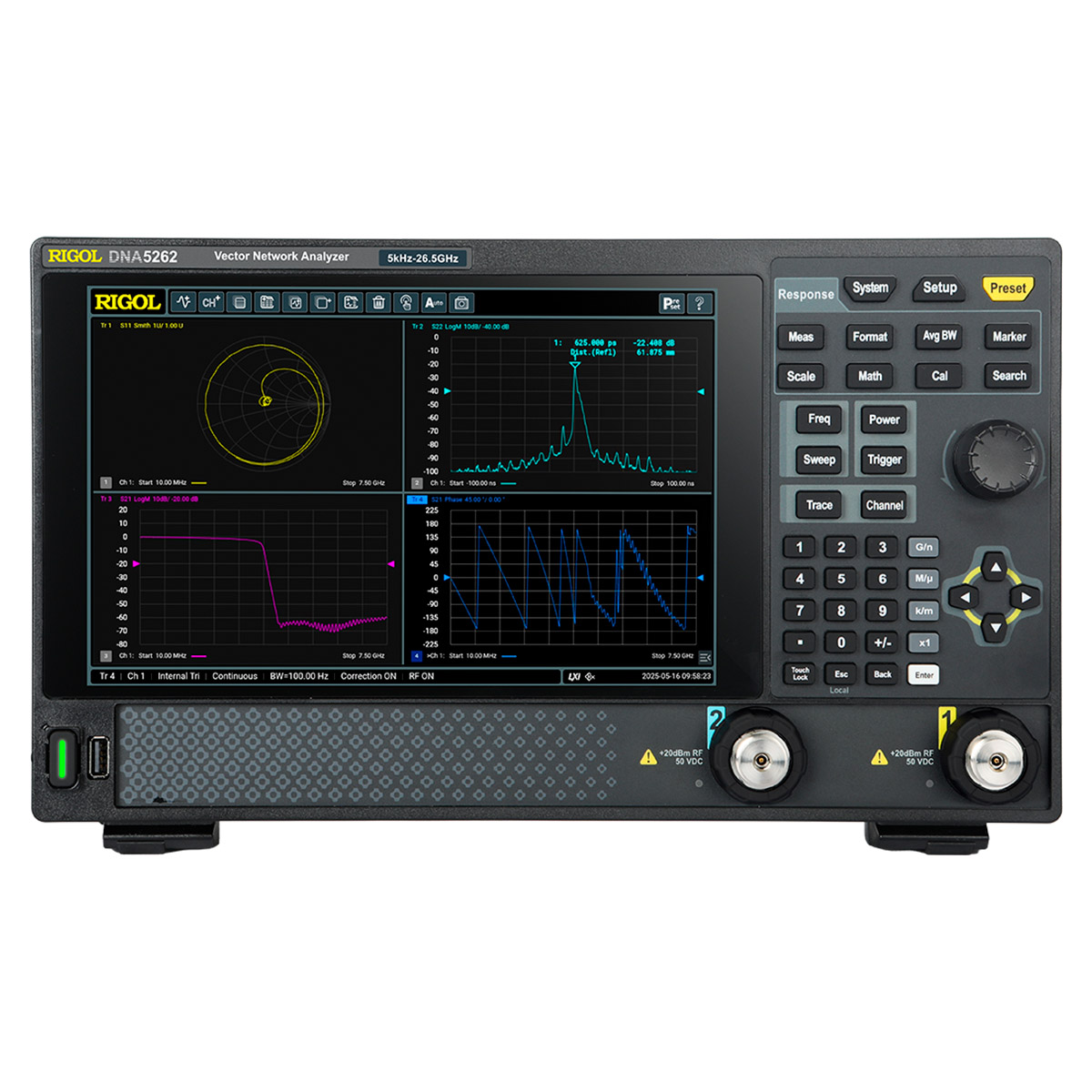

• Сенсорный 10,1-дюймовый HD-дисплей, поддерживающий современное жестовое управление и вывод изображения на внешний монитор через HDMI.
• Компактное исполнение и малый вес (5,3 кг), что в сочетании с эргономичной ручкой делает прибор мобильным и удобным в эксплуатации.

Аналитика и метрологическая надежность

Программная среда RIGOL DNA5262 включает богатый набор инструментов: от измерения КСВ и построения диаграмм Смита до сложного анализа во временной области (TDR) для поиска неоднородностей.

• Для производственных линий предусмотрена функция допускового контроля "годен/не годен", автоматизирующая процесс проверки качества.
• Подготовка к работе максимально упрощена благодаря встроенному пошаговому мастеру калибровки.
• Прибор полностью совместим с электронными калибровочными модулями ECal, которые исключают человеческий фактор и существенно сокращают время настройки системы.

Гибкость конфигурации и удаленное управление

Архитектура RIGOL DNA5262 позволяет легко модифицировать измерительный тракт, добавляя адаптеры или кабели без потери точности благодаря функции компенсации их влияния.

• Обширная экосистема аксессуаров позволяет укомплектовать рабочее место всем необходимым для мгновенного начала измерений.
• Наличие Web-интерфейса и полная поддержка стандартных команд SCPI обеспечивают легкую интеграцию анализатора в автоматизированные тестовые комплексы (ATE) и возможность удаленного мониторинга через локальную сеть предприятия.
• Совместимость наборов команд позволяет бесшовно заменять устаревшее оборудование в существующих стендах, сохраняя привычные рабочие процессы.
